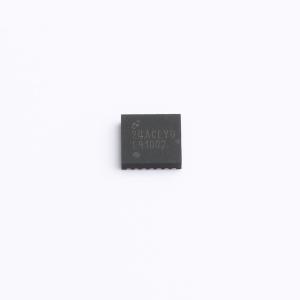

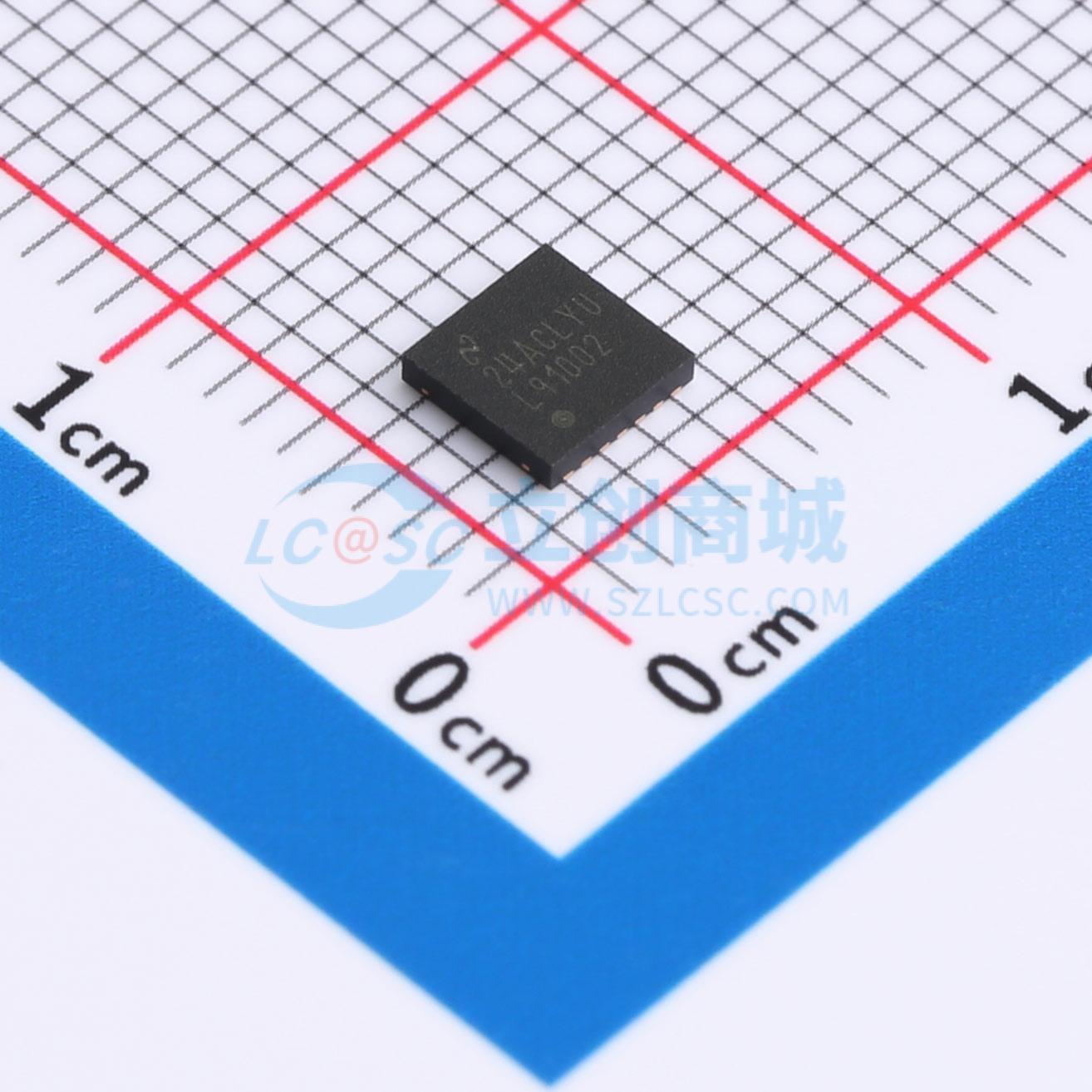

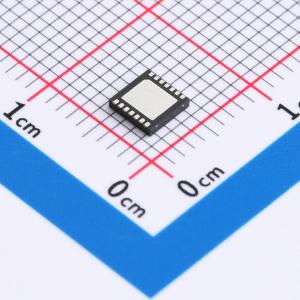

温馨提醒：图片仅供参考，商品以实物为准

LMP91002SDE/NOPB

LMP91002 传感器模拟前端 (AFE) 系统

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 适用于微功耗电化学感测应用的可编程模拟前端 (AFE)。提供非偏置气体传感器与微控制器之间的完整信号路径解决方案。
品牌名称: TI(德州仪器)
商品型号: LMP91002SDE/NOPB
商品编号: C2651558
商品封装: WSON-14(4x4)
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

LMP91002 器件是一款适用于微功耗电化学感测应用的可编程模拟前端(AFE)。它可提供非偏置气体传感器与微控制器之间的完整信号路径解决方案，此方案能够生成与电池电流成比例的输出电压。 LMP91002 的可编程性使它能够用一种单一设计支持非偏置电化学气体传感器。LMP91002 支持0.5nA/ppm 至9500nA/ppm 范围内的气体灵敏度。该器件还可在 5μA 至 750μA 的满量程电流范围内实现简单转换。LMP91002 的互阻抗放大器(TIA) 增益可通过 I²C 接口进行编程。I²C 接口也可用于传感器诊断。LMP91002 针对微功耗应用进行了优化，其工作电压范围为2.7V 至 3.6V ，总流耗低于 10μA 。可通过关闭TIA 放大器以及使用一个内部开关将参比电极与工作电极短接来进一步节能。

商品特性

电源电压范围：2.7V 至3.6V
电源电流（一段时间内的平均值） <10μA
电池调节电流高达10mA
基准电极偏置电流 (85°C) 900pA（最大值）
输出驱动电流 750μA
与大多数非偏置气体传感器对接的完整稳压器电路
低偏置电压漂移
可编程互阻放大器(TIA) 增益：2.75kΩ至 350kΩ
兼容 I²C 的数字接口
环境工作温度范围： -40°C 至 85°C
14 引脚晶圆级小外形无引线(WSON) 封装
由Webench 传感器AFE 设计工具提供支持

应用领域

气体检测器电流计应用
电化学血糖仪

	属性	参数值
	商品目录	模拟前端(AFE)
	工作电压	2.7V~3.6V
	工作电流	10uA
	工作温度	-40℃~+85℃

	属性	参数值
	时钟频率(fc)	10kHz~100kHz
	基准电压值	2.5V
	静态电流	0.85uA
	接口类型	I2C
