511MLFT

ICS511 LOCO™ 是一种最具成本效益的方法，可从低频晶体或时钟输入生成高质量、高频时钟输出。LOCO 代表低成本振荡器，因为它旨在取代大多数电子系统中的晶体振荡器。该器件采用锁相环 (PLL) 技术，使用标准基模、低成本晶体产生高达 200 MHz 的输出时钟。 芯片的 ROM 中存储了生成九种不同乘法因子的能力，允许一个芯片输出多种常见频率。 该器件还有一个输出使能引脚，当 OE 引脚置低时，时钟输出呈三态。 本产品用于时钟生成。它具有低输出抖动（输出周期的变化），但输入到输出的偏斜和抖动未定义也无保证。对于需要定义输入到输出偏斜的应用，请使用 ICS570B。

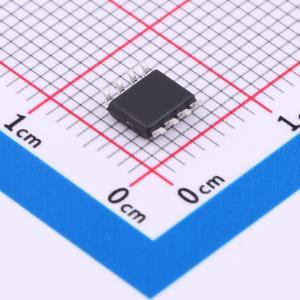

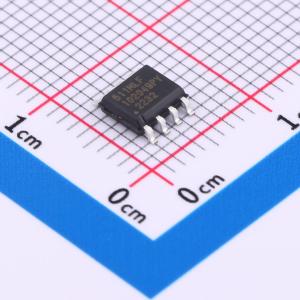

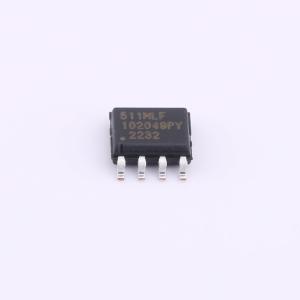

• 采用 8 引脚 SOIC 封装或裸片形式
• 无铅封装
• 对流行的 ICS501 进行了升级：- 更改了乘法器表 - 更快的工作频率 - 在 VDD/2 处的输出占空比
• 零 ppm 乘法误差
• 输入晶体频率为 5 - 27 MHz
• 输入时钟频率为 2 - 50 MHz
• 输出时钟频率高达 200 MHz
• 极低的抖动，为 25 ps（单标准差）
• 与所有流行的 CPU 兼容
• 在高达 200 MHz 时占空比为 45/55
• 有九种可选频率的掩膜选项
• 工作电压为 3.3 V 或 5 V
• 用于板级测试的三态输出
• 有工业温度版本
• 先进的低功耗 CMOS 工艺
