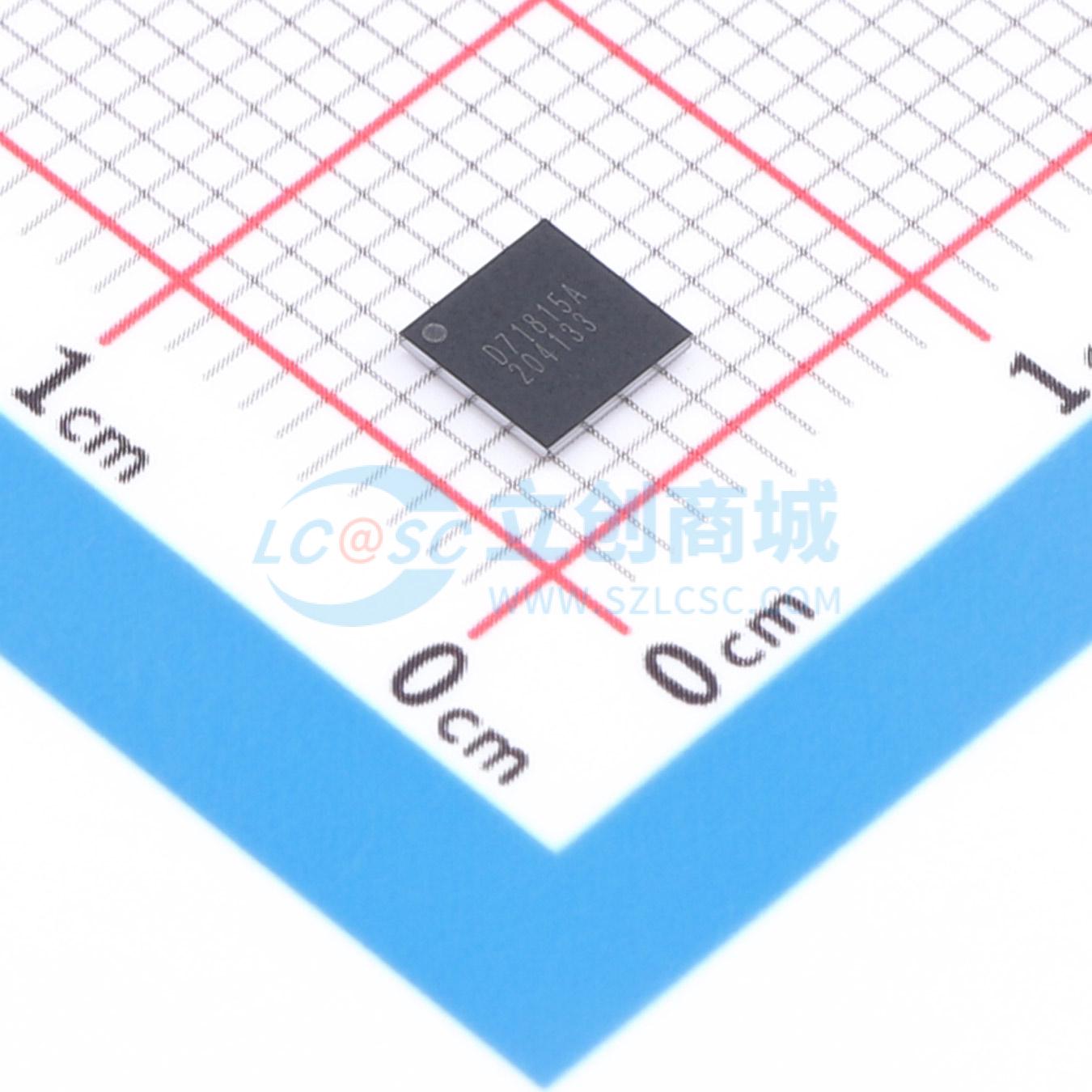

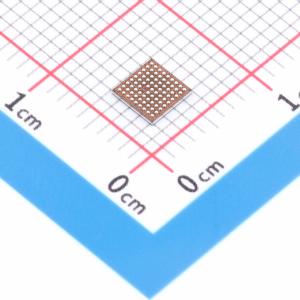

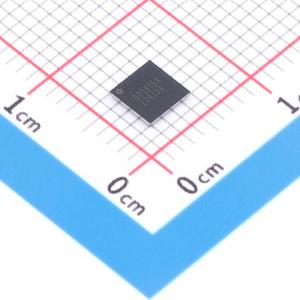

BD71815AGW-E2

BD71815AGW是一款用于电池供电便携式设备的单芯片电源管理IC。该IC集成了5个降压转换器、8个LDO、一个用于LED的升压驱动器和一个500mA单节线性充电器。此外，还包括一个库仑计数器、一个实时时钟（RTC）、一个32kHz晶体振荡器和一个通用输出（GPO）。 该IC的降压转换器为应用处理器以及DDR内存、无线模块和触摸控制器等系统外设供电。这些稳压器通过支持PFM和PWM两种模式，在很宽的电流负载范围内保持高效率。它们还以6MHz的高开关频率工作，这使得可以使用更小、更便宜的电感器和电容器。为处理器内核供电的稳压器还支持动态电压调节（DVS）。

• 5个降压转换器：
  • 3个1000mA降压转换器
  • 1个800mA降压转换器
  • 1个500mA降压转换器
• 3个通用LDO
  • 2个100mA LDO
  • 1个50mA LDO
• 用于DDR参考电压（DVREF）的LDO
• 用于安全非易失性存储（SNVS）的LDO
• 用于低功耗状态保持（LPSR）的LDO
• 带专用使能端的SD卡LDO
• 带专用端子以动态改变输出电压的SD卡接口LDO
• 白色LED升压转换器 - 25mA LED升压转换器
• 带30V过压保护（OVP）的单节线性锂电池充电器
  • 可选充电电压：3.72至4.34V
  • 可编程充电电流：100至500mA
  • 使用外部MOSFET支持高达2000mA的充电电流
  • DCIN过压保护
  • 电池过压保护
  • 电池补充模式支持
  • 电池短路检测
• 热敏电阻电压测量
  • 为外部热敏电阻提供偏置电压输出
• 用于电池电量计量的嵌入式库仑计数器
  • 带外部电流检测电阻（10mΩ，±1%或30mΩ，±1%）的15位ΔΣ - ADC
  • 1秒周期，28位累加
  • 充电/放电时的库仑计数
• 电池监测和报警输出
  • 放电时欠压报警
  • 过流报警
  • 过/欠温报警
  • 可编程阈值和持续时间
• 带32.768kHz晶体振荡器的实时时钟
  • 32.768kHz时钟输出（开漏或CMOS输出可选）
• 1个GPO（开漏或CMOS输出可选）
• 电源控制I/O
  • 电源开/关控制输入
  • 用于切换运行/暂停状态的待机输入
  • 用于复位挂起的PMIC的复位输入
  • 电源上电复位输出
• 1个LED指示灯
  • 指示充电器状态
• I2C接口

• 电子书阅读器
• 带智能设备、可穿戴设备的媒体播放器
• 带家用POS、人机界面的便携式导航设备
