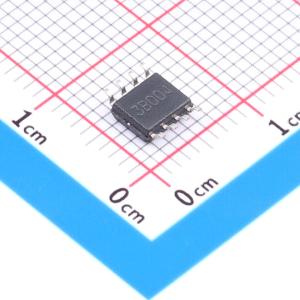

温馨提醒：图片仅供参考，商品以实物为准

UCC3800DTR

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: TI(德州仪器)
商品型号: UCC3800DTR
商品编号: C2650248
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

UCC280x系列高速、低功耗集成电路包含离线和DC - DC固定频率电流模式开关电源所需的所有控制和驱动组件，且所需元件数量最少。这些器件与UCx84x系列具有相同的引脚配置，还具备内部全周期软启动和电流检测输入内部前沿消隐等附加功能。 UCC280x系列提供多种封装选项、温度范围选项、最大占空比选择以及关键电压电平选择。像UCC2803和UCC2805这类参考电压较低的器件最适合用于电池供电系统，而UCC2802和UCC2804的参考电压较高且欠压锁定（UVLO）迟滞较大，使其成为离线电源的理想选择。 UCC280x系列规定的工作温度范围为 - 40℃至125℃。

商品特性

典型启动电源电流100 μA
典型工作电源电流500 μA
最高可工作至1 MHz
内部软启动
内部故障软启动
电流检测信号内部前沿消隐
1 A图腾柱输出
从电流检测到栅极驱动输出的典型响应时间为70 ns
电压基准精度为±1.5%
引脚排列与UC3842和UC3842A相同

应用领域

开关电源（SMPS）
DC - DC转换器
电源模块
汽车电源
电池供电电源

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	6.9V~12V

	属性	参数值
	开关频率	46kHz
	拓扑结构	反激式；正激式；降压式；升压式
