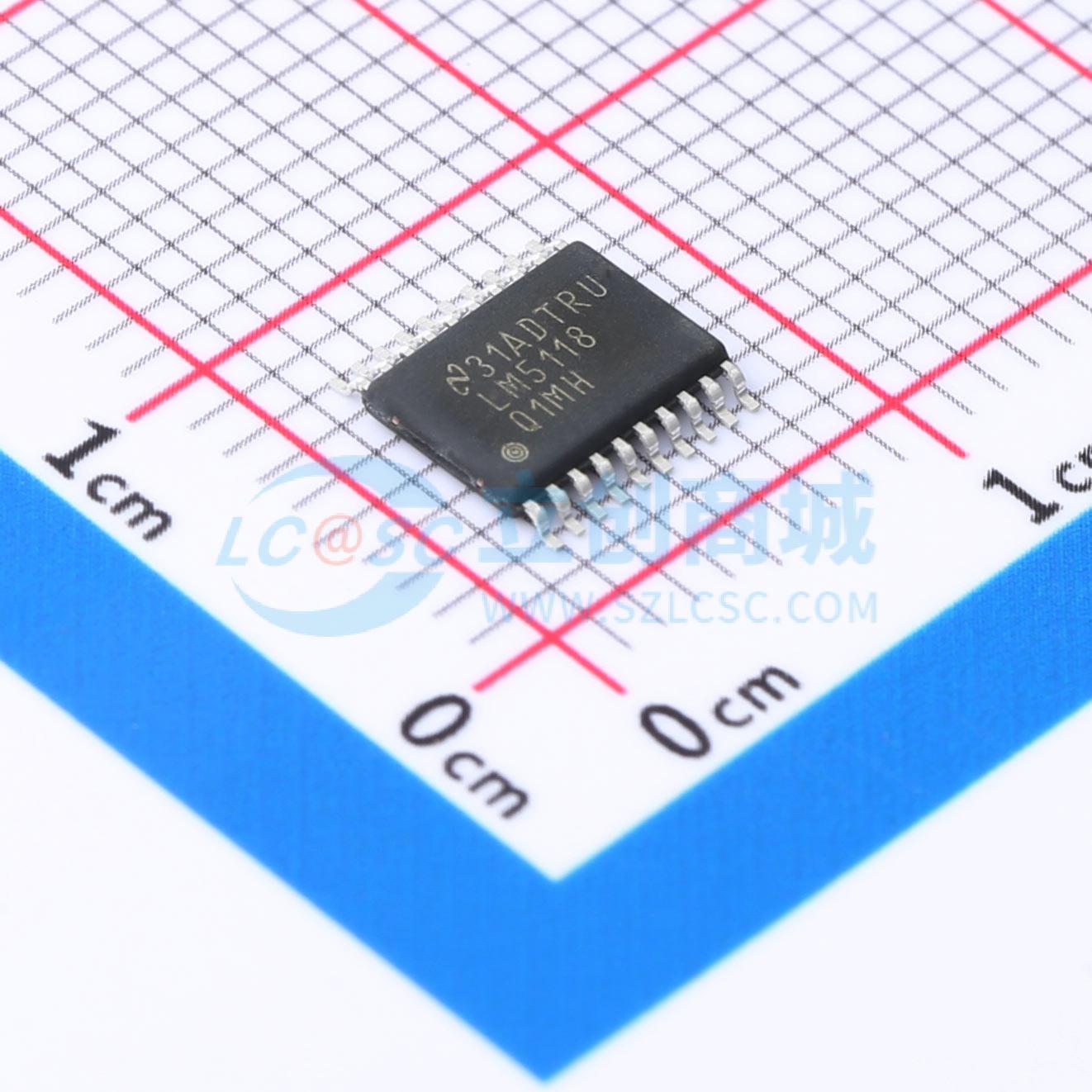

温馨提醒：图片仅供参考，商品以实物为准

LM5118Q1MHX/NOPB

宽电压范围降压/升压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5118-Q1是一款宽电压范围的降压/升压开关稳压控制器,具有使用最少外部组件实现高性能且具成本效益的降压/升压稳压器所需的所有功能。当输入电压低于或高于输出电压时,降压/升压拓扑可使输出电压保持稳定,因此非常适合汽车应用。当输入电压比调节后的输出电压足够大时,LM5118-Q1将作为降压稳压器运行,然后随着输入电压接近输出电压逐渐过渡到相应的降压/升压模式。这种双模式方法可在宽输入电压范围内保持稳压,并且在降压模式下提供最佳的转换效率,同时在模式转换期间提供无干扰的输出。
品牌名称: TI(德州仪器)
商品型号: LM5118Q1MHX/NOPB
商品编号: C2650256
商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 0.26克(g)

商品参数

商品概述

LM5118-Q1宽电压范围降压/升压开关稳压控制器具有使用最少外部组件实现高性能且具成本效益的降压/升压稳压器所需的所有功能。当输入电压低于或高于输出电压时，降压/升压拓扑可使输出电压保持稳定，因此，这款器件非常适合汽车应用。当输入电压比调节后的输出电压足够大时，LM5118-Q1将作为降压稳压器运行，然后随着输入电压接近输出电压逐渐过渡到相应的降压/升压模式。这种双模式方法可在宽输入电压范围内保持稳压，并且在降压模式下提供最佳的转换效率，同时在模式转换期间提供无干扰的输出。该控制器易于使用，其中包含适用于高侧降压MOSFET和低侧升压MOSFET的驱动器。此稳压器控制方法基于采用仿真电流斜坡的电流模式控制。仿真电流模式控制可降低脉宽调制电路的噪声敏感度，以便可靠地控制高输入电压应用中所需的极小占空比。额外保护功能包括电流限制、热关断和使能输入。该器件采用功耗增强型20引脚HTSSOP封装，并且配有利于散热的裸露芯片连接焊盘。

商品特性

符合AEC-Q100的汽车应用标准
器件温度1级：-40°C至+125°C的环境运行温度范围
器件HBM ESD分类等级2
器件组件充电模式(CDM) ESD分类等级C6
3V至75V的超宽输入电压范围
仿真峰值电流模式控制
在降压和升压模式之间平滑转换
开关频率最高可通过编程设定为500kHz
振荡器同步功能
内部高电压偏置稳压器
集成了高侧和低侧栅极驱动器
可编程软启动时间
超低关断电流
使能输入宽带宽误差放大器
1.5%反馈基准精度
热关断
封装：20引脚HTSSOP（裸露焊盘）
结合使用LM5118-Q1和WEBENCH电源设计器创建定制设计

应用领域

车用信息娱乐
汽车启动和停止系统
工业降压/升压电源

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	3V~75V
	输出电压	-
	输出电流	-
	开关频率	515kHz；200kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式；降压-升压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
