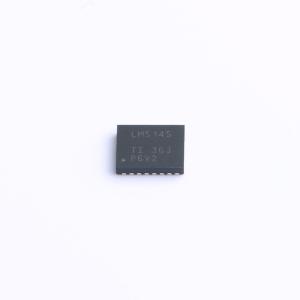

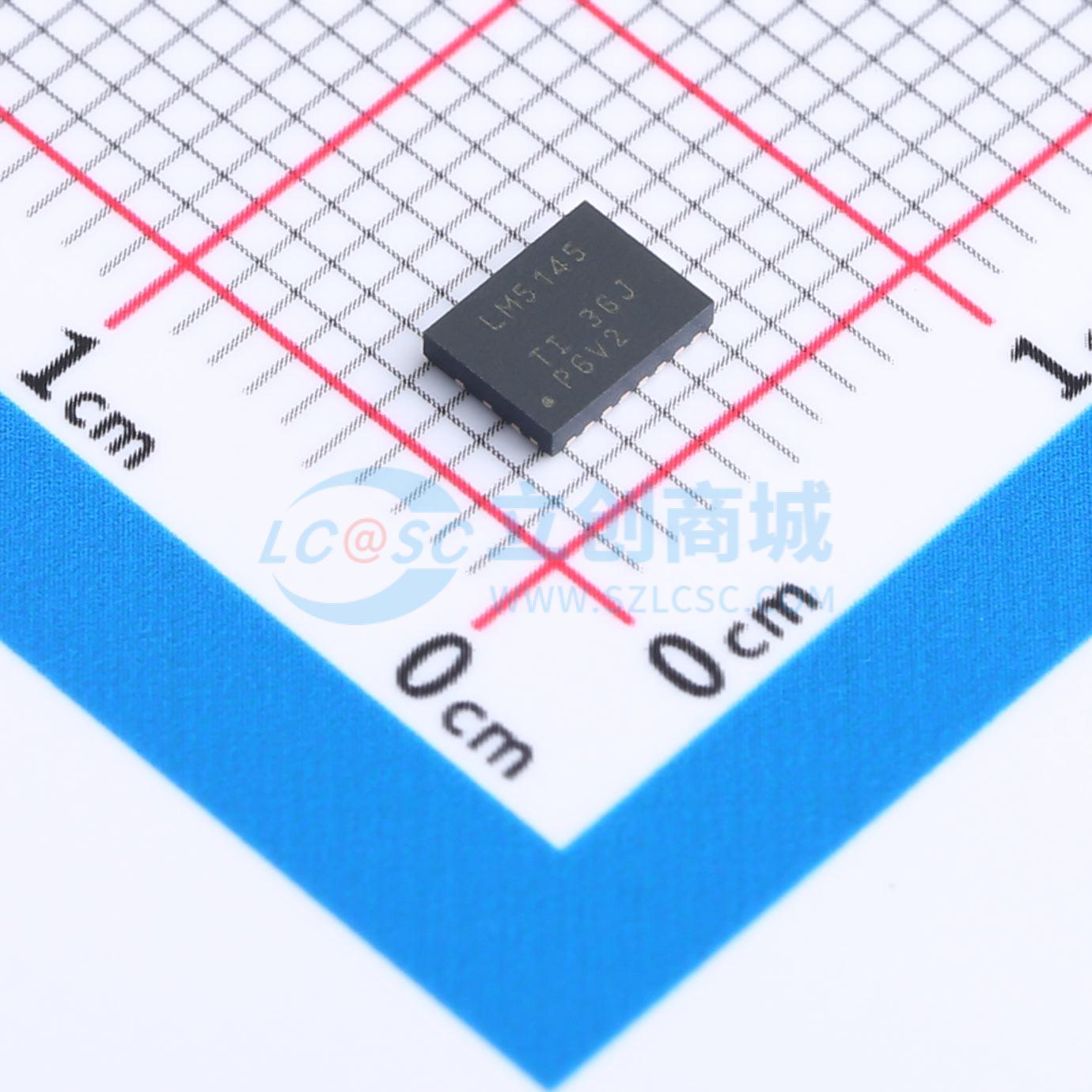

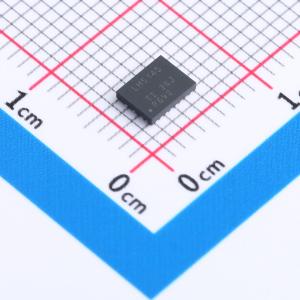

LM5145RGYT

LM5145 75V 同步降压控制器旨在对高输入电压源或会发生高电压瞬变的输入电源轨进行电压调节，从而更大限度地减少对外部浪涌抑制元件的需求。40ns 的高侧开关最短导通时间有助于获得较大的降压比，支持从48V 标称输入到低电压轨的直接降压转换，从而降低系统的复杂性并减少解决方案成本。LM5145 在输入电压突降至 6V 时，仍能根据需要以接近 100% 的占空比继续工作，因此是高性能工业控制、机器人、数据通信和射频功率应用的理想选择。 强制 PWM (FPWM) 模式运行可以消除开关频率变化以更大程度地降低 EMI，而用户可选的二极管仿真功能则可以降低轻负载条件下的电流消耗。高达 1MHz 的可调开关频率可同步至外部时钟源，以消除噪声敏感应用中的拍频。 Measuring the voltage drop across the low-side MOSFET or with an optional current sense resistor gives cycleby-cycle overcurrent protection. The LM5145 voltage-mode controller with line feedforward drives external highside and low-side N-channel power switches with robust 7.5-V gate drivers suitable for standard-threshold MOSFETs. Adaptively-timed gate drivers with 2.3-A source and 3.5-A sink capability minimize body diode conduction during switching transitions, reducing switching losses and improving thermal performance when driving MOSFETs at high input voltage and high frequency. The LM5145 can be powered from the output of the switching regulator or another available source, further improving efficiency. A 180° out-of-phase clock output relative to the internal oscillator at SYNCOUT works well for cascaded or multichannel power supplies to reduce input capacitor ripple current and EMI filter size. Additional features of the LM5145 include a configurable soft start, an open-drain power-good monitor for fault reporting and output monitoring, monotonic start-up into prebiased loads, integrated VCC bias supply regulator and bootstrap diode, external power supply tracking, precision enable input with hysteresis for adjustable line undervoltage lockout (UVLO), hiccup-mode overload protection, and thermal shutdown protection with automatic recovery. The LM5145 controller is offered in a 4.5–mm × 3.5–mm thermally enhanced, 20-pin VQFN package with additional spacing for high-voltage pins and wettable flanks for optical inspection of solder joint fillets.

• 多功能同步降压直流/直流控制器
• 6V 至 75V 的宽输入电压范围
• 具有 ±1% 反馈精度的 0.8V 基准
• 可调输出电压范围为 0.8V 至 60V
• 40ns tON(min)，可实现高 VIN/VOUT 比
• 140ns tOFF(min)，可实现低压降
• 针对 CISPR 32 要求进行了优化
• 开关频率范围为 100kHz 至 1MHz
• 同步输入和同步输出功能
• 可选二极管仿真或 FPWM
• 适用于标准 VTH MOSFET 的 7.5V 栅极驱动器
• 14ns 自适应死区时间控制
• 2.3A 拉电流和 3.5A 灌电流能力
• 低侧软启动可实现预偏置启动
• 快速线路和负载瞬态响应
• 具有线路前馈的电压模式控制
• 高增益带宽误差放大器
• 固有保护特性，可实现稳健的设计
• 可调节输出电压软启动
• 断续模式过流保护
• 具有迟滞功能的输入 UVLO
• VCC 和栅极驱动 UVLO 保护
• 精密使能输入和漏极开路 PGOOD 指示器（用于排序和控制）
• 具有迟滞功能的热关断保护

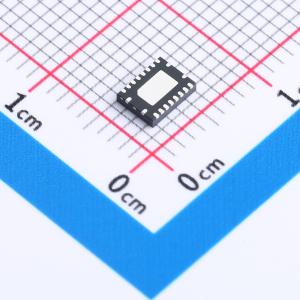

• 具有可湿性侧面的 20 引脚 VQFN 封装
• 使用 LM5145 并借助 WEBENCH Power Designer 创建定制设计

• 远程射频单元 (RRU) 和 BTS
• 网络和计算能力
• 非隔离式 PoE 和 IP 摄像头
• 工业电机驱动
