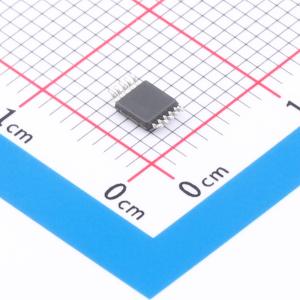

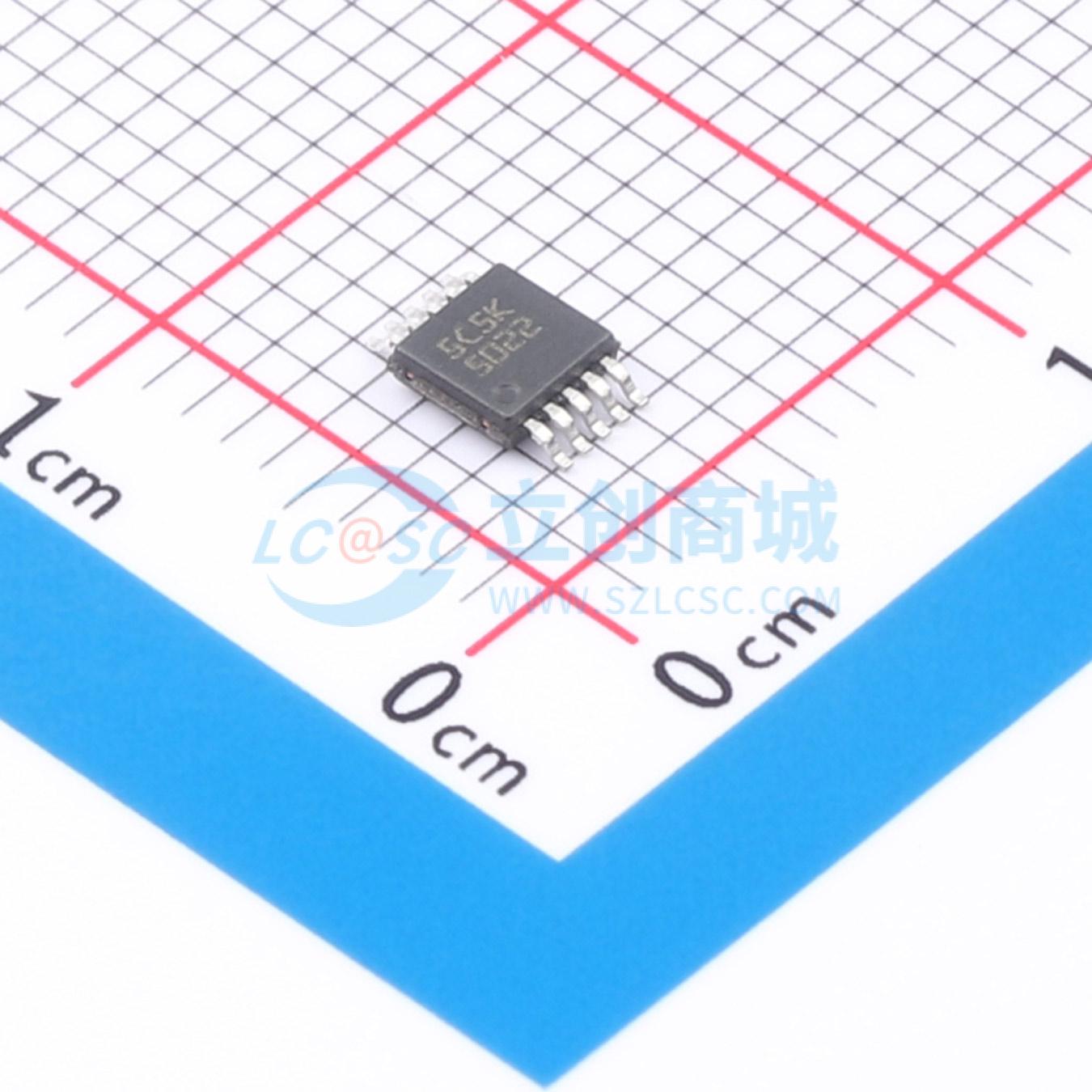

温馨提醒：图片仅供参考，商品以实物为准

LM5022MME/NOPB

升压型 6V~60V

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: LM5022是一款适用于升压和SEPIC稳压器的高压、低侧、N沟道MOSFET控制器。该器件包含实施单端主要拓扑所需的全部特性。输出电压调节基于电流模式控制,简化了环路补偿的设计。LM5022包含一个启动稳压器,该稳压器能够在6V至60V的宽输入范围内工作。PWM控制器专为高速性能而设计,包含一个振荡器,振荡器频率范围高达2.2MHz。其他功能包括误差放大器、精密基准、线路欠压锁定、逐周期电流限制、斜率补偿、软启动、外部同步功能和热关断。LM5022采用10引脚VSSOP封装。
品牌名称: TI(德州仪器)
商品型号: LM5022MME/NOPB
商品编号: C2650251
商品封装: VSSOP-10-0.5mm
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

LM5022器件是一款适用于升压和SEPIC稳压器的高压、低侧、N沟道MOSFET控制器。该器件包含实施单端主要拓扑所需的全部特性。输出电压调节基于电流模式控制，这不仅简化了环路补偿的设计，同时还能够提供固有输入电压前馈。LM5022包含一个启动稳压器，该稳压器能够在6V至60V的宽输入范围内工作。PWM控制器专为高速性能而设计，包含一个振荡器，振荡器频率范围高达2.2MHz，总传播延迟低于100ns。其他功能还包括误差放大器、精密基准、线路欠压锁定、逐周期电流限制、斜率补偿、软启动、外部同步功能和热关断。LM5022采用10引脚VSSOP封装。

商品特性

内部60V启动稳压器
峰值电流为1A的金属氧化物半导体场效应晶体管 (MOSFET) 栅极驱动器
VIN范围：6V至60V（启动后，最低可以在3V下工作）
占空比限值90%
可编程UVLO磁滞
逐周期电流限制
外部器件可同步（交流耦合）
单个电阻振荡器频率设置
斜率补偿
可调节软启动
10引脚超薄小外形尺寸(VSSOP)封装

应用领域

升压转换器
SEPIC转换器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	6V~60V
	输出电压	-
	输出电流	-
	开关频率	990kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	SEPIC；升压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
