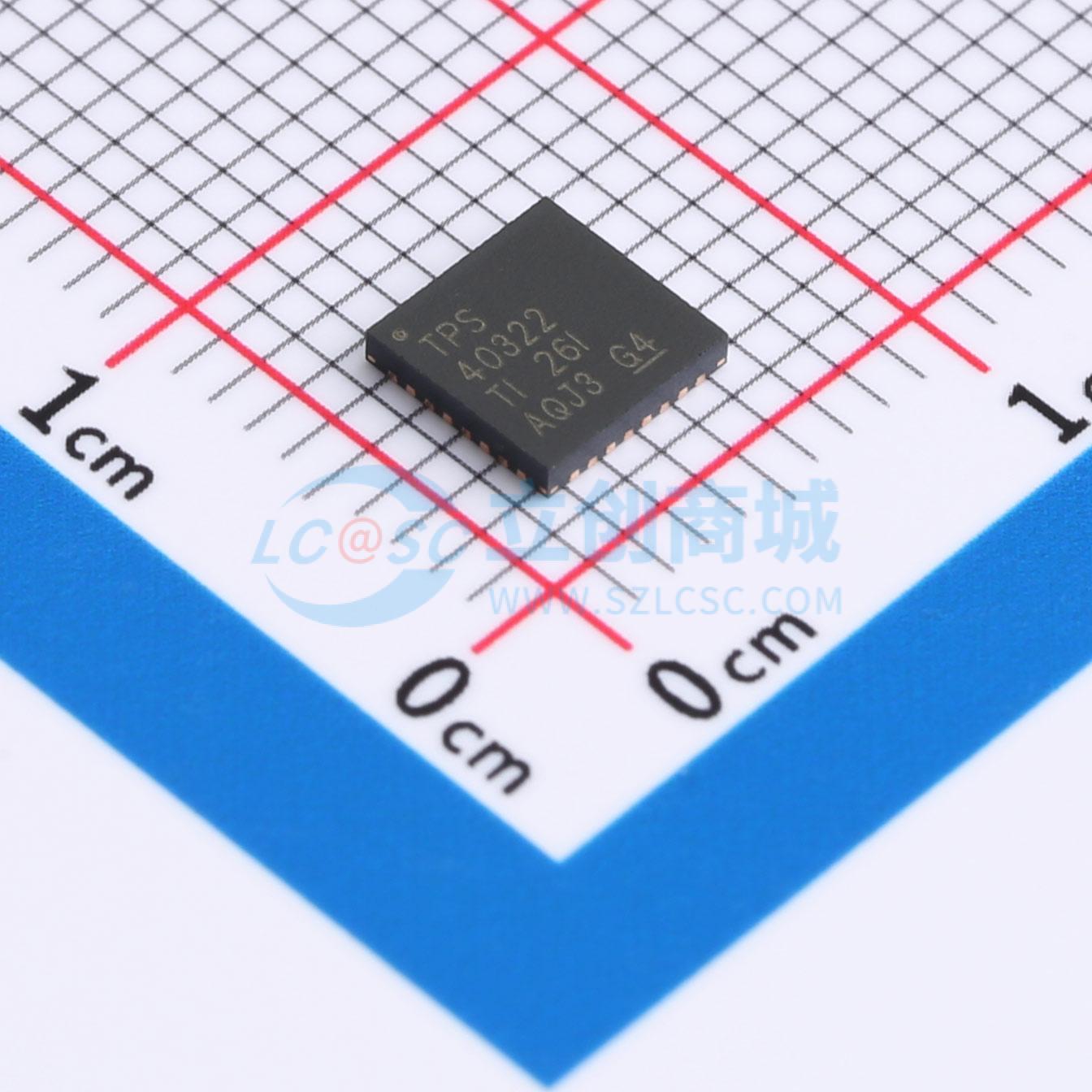

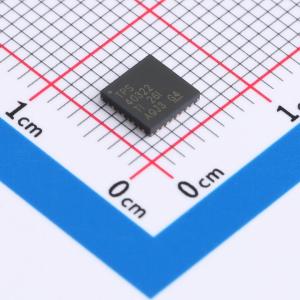

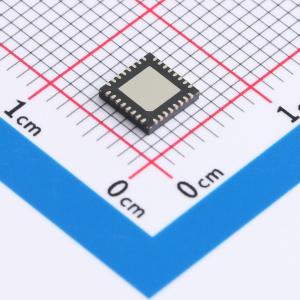

TPS40322RHBT

TPS40322 双输出或两相同步降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS40322 双通道输出或二相同步降压控制器
品牌名称: TI(德州仪器)
商品型号: TPS40322RHBT
商品编号: C2650254
商品封装: VQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.17克(g)

商品参数

商品概述

TPS40322器件是一款双输出同步降压控制器，也可配置为单输出两相控制器。180°异相操作可降低输入电流纹波，延长输入电容的使用寿命。双向主从同步功能可为四输出系统提供均匀分布的相移，进一步降低输入纹波并抑制系统噪声。宽输入范围可支持3.3 V、5 V和12 V总线。精确的参考电压可满足ASIC所需的精确电压，还可能降低对输出电容的要求。独立的PGOOD信号为系统监控和排序提供了灵活性。两个通道独立控制，且每个通道的软启动时间均可编程。采用电压模式控制，可降低噪声敏感度，同时确保低占空比转换。

商品特性

双输出或两相同步降压控制器，180°异相降低输入纹波
输入电压范围：3 V至20 V
输出电压范围：0.6 V至5.6 V
可调频率：100 kHz至1 MHz
具有0°/180°或90°/270°相移的双向SYNC引脚
带输入前馈的电压模式控制
两相操作时精确的均流功能
独立的电源正常输出
独立使能和可编程软启动，支持预偏置启动
±0.5%、600-mV参考输出
欠压/过压保护和输入欠压锁定
独立的过流限制设置
打嗝式过流保护
精确的电感DCR或电阻式电流检测
两相应用的远端检测
内部N沟道FET驱动器
集成自举开关
采用5 mm × 5 mm 32引脚VQFN封装

应用领域

多轨系统
电信基站
交换机和路由器网络
xDSL宽带接入服务器和存储系统

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~20V
	输出电压	600mV~5.6V
	输出电流	-
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	6mA
	开关管(内置/外置)	外置
	输出类型	可调
