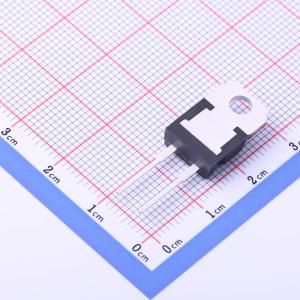

温馨提醒：图片仅供参考，商品以实物为准
STPS745D
电压:45V 电流:7.5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 45 V、7 A功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS745D
- 商品编号
- C283262
- 商品封装
- TO-220AC
- 包装方式
- 管装
- 商品毛重
- 2.68克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 840mV@15A | |
| 直流反向耐压(Vr) | 45V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 7.5A | |
| 反向电流(Ir) | 100uA@45V | |
| 非重复峰值浪涌电流 (Ifsm) | 150A |
商品概述
单肖特基整流器，适用于开关模式电源和高频DC-DC转换器。封装形式有TO-220AC、TO-220FPAC或D2PAK。
商品特性
- 导通损耗非常小
- 开关损耗可忽略
- 开关速度快
- 绝缘封装：TO-220FPAC
- 绝缘电压为2000 V RMS正弦
- 具有规定的雪崩能力
- D2PAK封装按需符合ECOPACK®2标准
- 冷却方式：传导（C）
- 环氧树脂符合UL 94 V0标准
- TO-220AC和TO-220FPAC的推荐扭矩值为0.55 Nm，最大扭矩值为0.70 Nm
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 低压、高频逆变器
- 续流应用
- 极性保护应用
