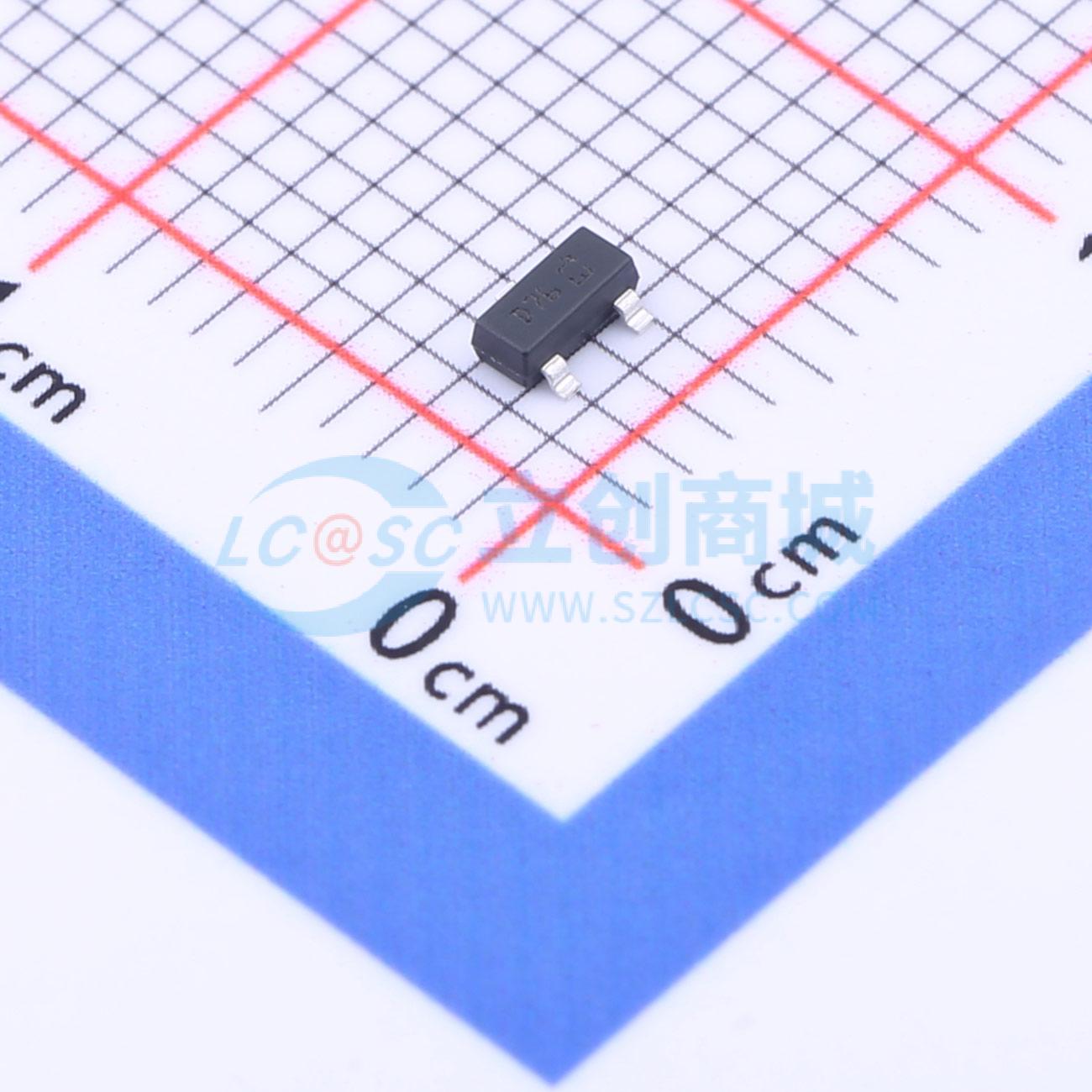

温馨提醒：图片仅供参考，商品以实物为准
BAR18FILM
电压:70V 电流:70mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 70 V、70 mA RF和超高速开关信号肖特基二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- BAR18FILM
- 商品编号
- C283249
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 410mV@1mA |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 70V | |
| 整流电流 | 70mA | |
| 反向电流(Ir) | 200nA@50V |
商品概述
低导通电压和高击穿电压二极管，适用于混合微电路中的超快开关和超高频检测器。
商品特性
- 采用SOT-23（塑料）封装
- 静态特性测试条件：脉冲测试（* tp=380µs，δ<2%；** tp=5ms，δ<2%）
- 动态特性包含有效载流子寿命参数
- 热阻：安装在环氧树脂板上（推荐焊盘布局）
- 热失控条件：dPtot/dTj < 1/Rth(j-a)（二极管在自身散热器上的情况）
- 环氧树脂符合UL94 V0标准
应用领域
- 混合微电路中的超快开关
- 混合微电路中的超高频检测器
