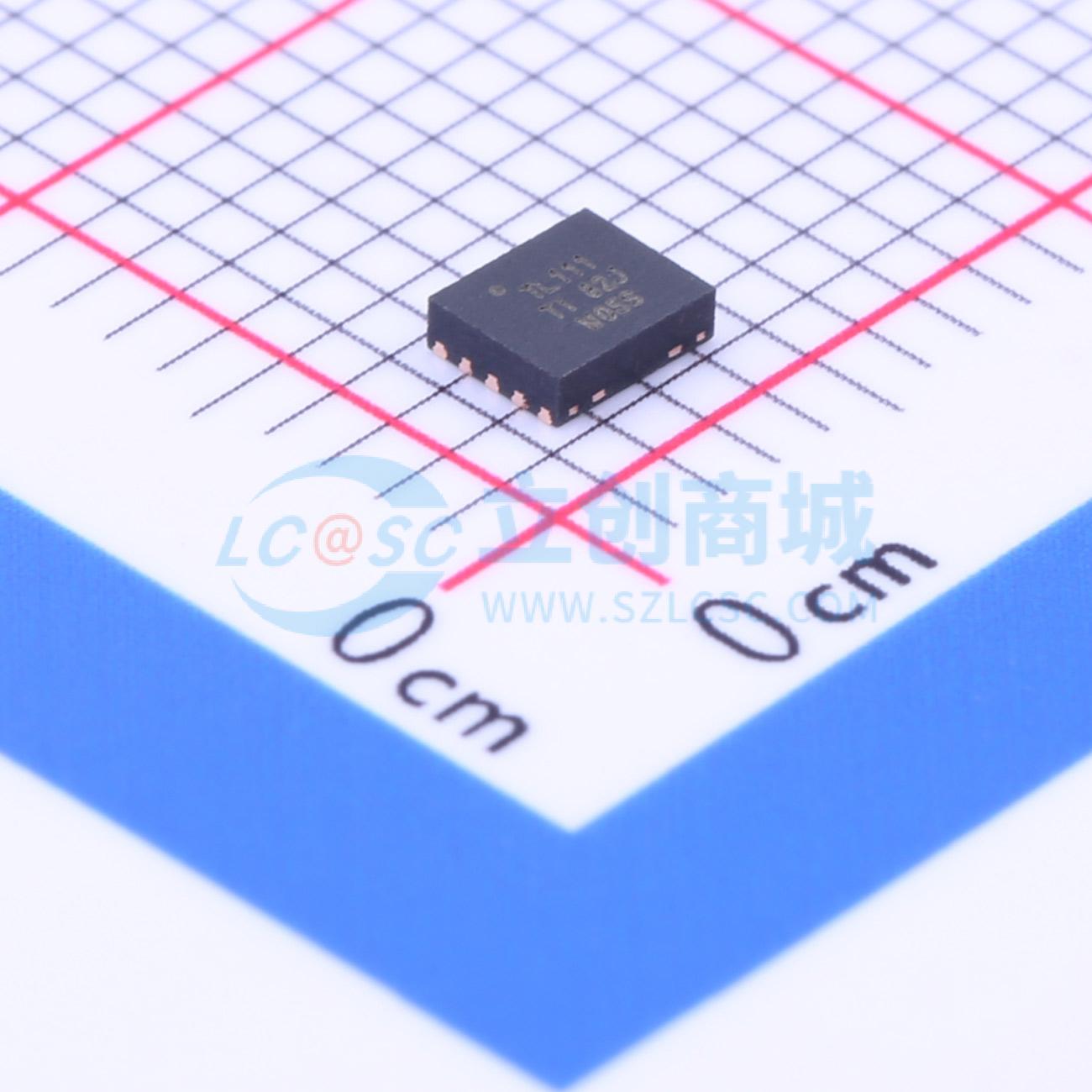

TIOL111DMWR

TIOL111系列收发器实现了用于工业双向点对点通信的IO-Link接口。当该器件通过三线接口连接到IO-Link主站时，主站可以发起通信并与远程节点交换数据，而TIOL111则作为通信的完整物理层。 这些器件能够承受高达1.2 kV（500 Ω）的IEC 61000-4-5浪涌，并具备集成的反极性保护功能。 简单的引脚可编程接口便于与控制器电路连接。可使用外部电阻配置输出电流限制。 针对欠压、过流和过温情况提供故障报告和内部保护功能。

• 7 V至36 V电源电压
• PNP、NPN或IO-Link可配置输出
• 支持IEC 61131-9 COM1、COM2和COM3数据速率
• 250 mA时的低残余电压为1.75 V
• 50 mA至350 mA可配置电流限制
• 耐受<100 μs的±65 V瞬态电压
• L+、CQ和L上高达55 V的反极性保护
• L+和CQ上集成EMC保护
• ±16 kV IEC 61000-4-2 ESD接触放电
• ±4 kV IEC 61000-4-4电快速瞬变
• ±1.2 kV/500 Ω IEC 61000-4-5浪涌
• 高达1.5 H的感性负载快速消磁
• 大电容负载驱动能力
• CQ泄漏电流<2 μA
• 静态电源电流<1.5 mA
• 集成LDO选项，最大电流可达20 mA
• TIOL111：无LDO
• TIOL111-3：3.3 V LDO
• TIOL111-5：5 V LDO
• 过温警告和热保护
• 远程唤醒指示
• 故障指示
• 扩展环境温度范围：-40℃至125℃
• 2.5 mm×3 mm 0引脚VSON封装

• IO-Link传感器和执行器
• 工厂自动化
• 过程自动化
