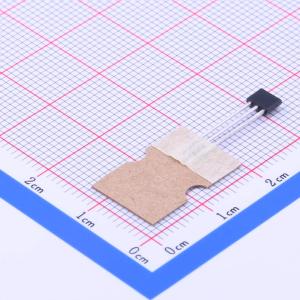

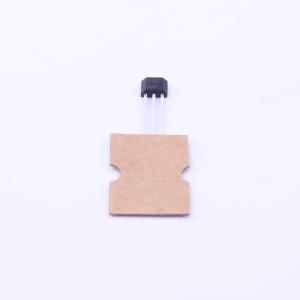

DRV5055A3QLPGM

线性霍尔效应传感器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: DRV5055 具有模拟输出的比例式线性霍尔效应传感器
品牌名称: TI(德州仪器)
商品型号: DRV5055A3QLPGM
商品编号: C266124
商品封装: TO-92
包装方式: 编带
商品毛重: 0.7克(g)

商品参数

商品概述

DRV5055是一款比例式线性霍尔效应传感器，可按比例响应磁通量密度，可用于多种场景中进行精确的位置检测。该器件支持3.3V或5V电源供电，不存在磁场时，模拟输出电压为VCC的二分之一，输出会随施加的磁通量密度呈线性变化，提供多个灵敏度选项，可根据所需检测范围获得最大输出电压摆幅，南北磁极会产生不同的输出电压。该器件可检测垂直于封装顶部的磁通量，提供两种封装选项对应不同的检测方向。器件采用比例式架构，当外部模数转换器使用相同VCC作为基准电压时，可消除VCC容差带来的误差；同时提供带磁体温度漂移补偿和不带磁体温度漂移补偿的器件选项，带补偿的器件可抵消磁体漂移，可在-40℃至125℃的宽温度范围内保持线性性能。

商品特性

属于比例式线性霍尔效应磁传感器
支持3.3V和5V电源供电
模拟输出，静态偏移电压为VCC/2
提供多种磁性灵敏度选项，VCC为5V时各规格参数为：A1/Z1为100mV/mT，检测范围±21mT；A2/Z2为50mV/mT，检测范围±42mT；A3/Z3为25mV/mT，检测范围±85mT；A4/Z4为12.5mV/mT，检测范围±169mT；A8为66mV/mT，检测范围±75mT
具备20kHz高速检测带宽
输出低噪声，拥有±1mA驱动电流
提供带磁体温度漂移补偿和不带磁体温度漂移补偿的版本选项
采用行业标准封装，可选表面贴装SOT-23、穿孔TO-92

应用领域

精确位置检测
工业自动化和机器人
家用电器
游戏手柄、踏板、键盘、触发器
高度找平、倾斜和重量测量
流体流速测量
医疗设备
值角度编码
电流检测

	属性	参数值
	商品目录	线性霍尔传感器
	磁场范围	-
	灵敏度	-
	灵敏度温漂	±0.12%/℃
	线性度	±1%

	属性	参数值
	工作电压	3V~3.63V；4.5V~5.5V
	工作电流	10mA
	工作温度	-40℃~+125℃
	功能特性	内置温度传感器
