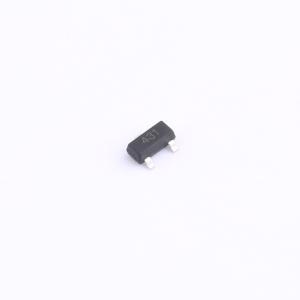

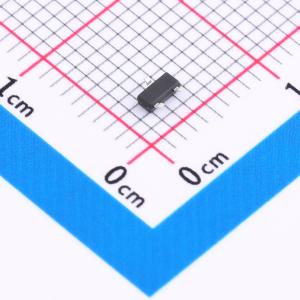

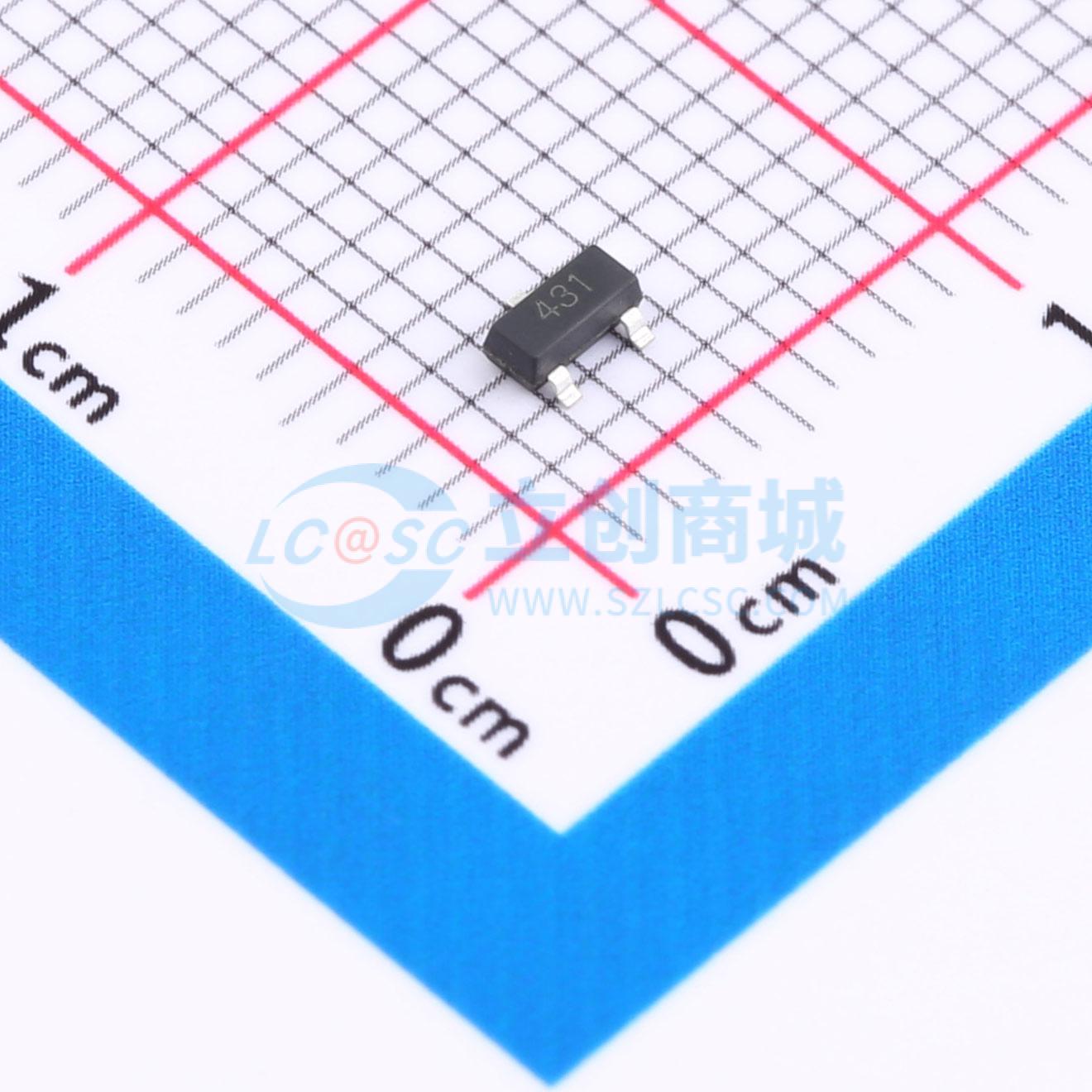

TL431ASF
2.495V~40V 并联 50ppm/℃
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TL431是一款三端可调并联稳压器，在适用温度范围内具有规定的热稳定性。通过两个外部电阻，其参考电压VREF（约2.5V）可调至40V。该器件的典型动态输出阻抗为0.2Ω。有源输出电路具有非常陡峭的导通特性，使其在许多应用中可出色替代齐纳二极管。TL431的工作温度范围为-40°C至+125°C。
- 品牌名称
- HTC
- 商品型号
- TL431ASF
- 商品编号
- C262799
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | 2.495V~40V | |
| 输出电压 | 2.495V~40V | |
| 输出电流 | 150mA |
| 属性 | 参数值 | |
|---|---|---|
| 精度 | ±1% | |
| 温度系数 | 50ppm/℃ | |
| 电压基准类型 | 并联 | |
| 最小阴极电流调节 | 500uA | |
| 工作温度 | -40℃~+125℃@(Ta) |
商品概述
TL431是一款三端可调并联稳压器，在适用温度范围内具有规定的热稳定性。通过两个外部电阻，其参考电压VREF（约2.5V）可调至40V。该器件的典型动态输出阻抗为0.2Ω。有源输出电路具有非常陡峭的导通特性，使其在许多应用中可出色替代齐纳二极管。TL431的工作温度范围为-40°C至+125°C。
商品特性
- 可编程输出电压高达40V
- 参考电压容差保证为0.5%
- 低动态输出阻抗（典型值0.2Ω）
- 阴极电流范围（连续）：100~150 mA
- 等效全范围温度系数为50PPM/℃，在全额定工作温度范围内进行温度补偿
- 低输出噪声电压
- 快速导通响应
- TO-92、SOT-89或SOT-23 3L封装
应用领域
- 并联稳压器
- 精密大电流串联稳压器
- 大电流并联稳压器
- 撬棒电路
- 带参考的PWM转换器
- 电压监视器
- 精密电流限制器
