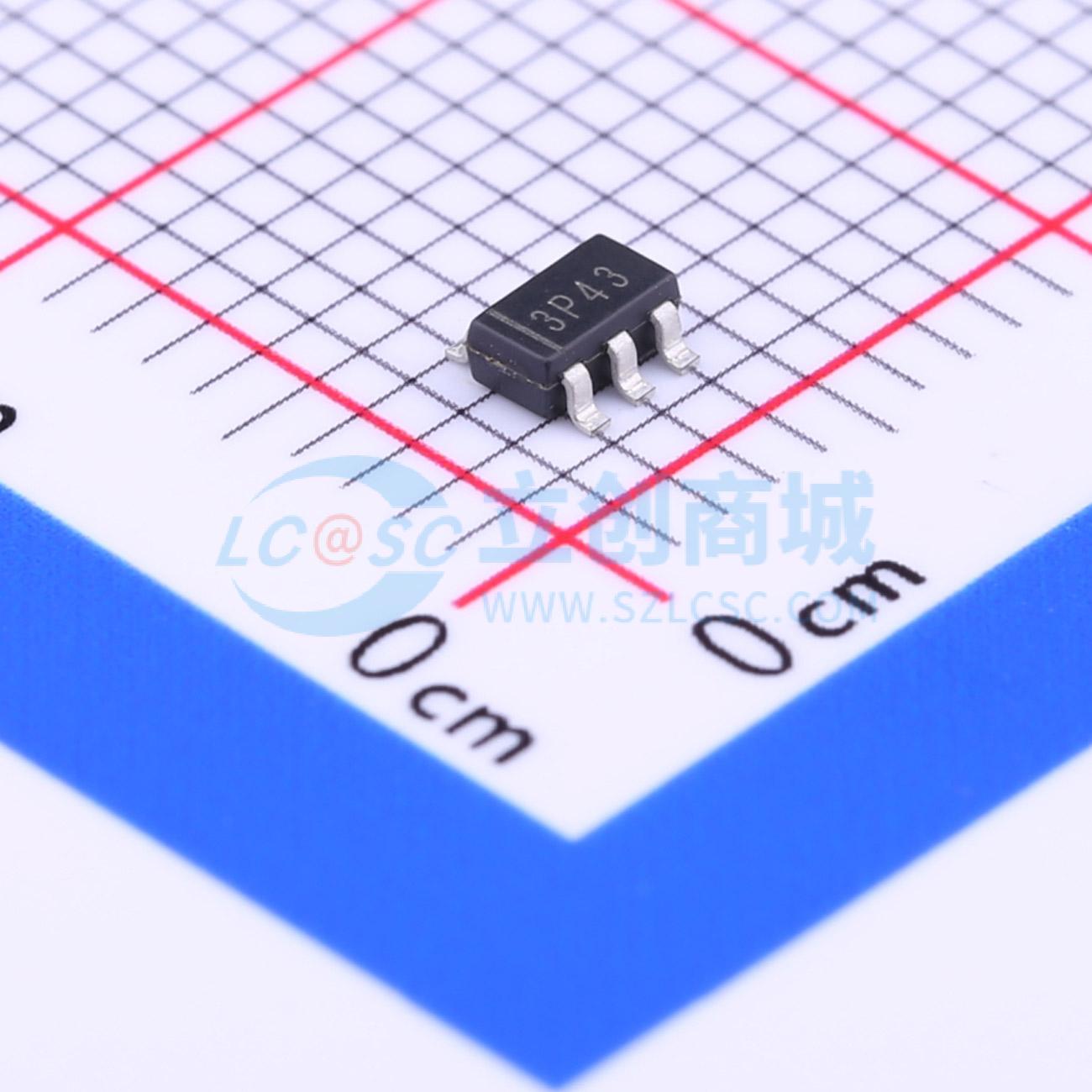

R5460N210AD-TR-FE

2节锂离子/锂聚合物可充电电池保护IC

描述

R5460xxxxxx 系列是高耐压、CMOS 工艺的电池保护IC，用于2 节串联锂离子/锂聚合物可充电电池的过充电/过放电保护，还内置了负载短路保护电路以防止大的负载短路电流；内置了过电流保护电路以防止放电过电流和充电过电流。该系列中的每款IC 均由六个电压检测器，一个基准单元，一个延时电路，一个负载短路保护电路，一个振荡器，一个计数器和一个逻辑模块构成。当充电电压/充电电流由低变高，超过了对应检测器的阈值时，在一个内置固定延时后，引脚COUT的输出就会切换到低电平。解除过充电保护的方法：检测到过充电或充电过电流之后，将电池与充电器断开，再接上负载，当电池电压低于过充电检测器阈值时，过充电检测器才可以被重置，COUT输出才会变回高电平。如果充电器一直连接在电池上，当电池电压低于过充电解除电压时，过充电保护就会被解除。当放电电压由高变低，小于过放电检测阈值VDET2时，在一个内置固定延时后，引脚DOUT的输出(和过放电检测器及过电流检测器的输出相关)将切换到低电平。检测到过放电之后，解除过放电保护的条件如下：A/D 版本：给电池接上充电器，只要电池电压大于等于过放电检测电压；或者，不接充电器，只要电池电压高于过放电解除电压，过放电保护就会解除，DOUT输出变回高电平。C 版本：给电池接上充电器，只要电池电压大于等于过放电检测电压，过放电保护就会解除，DOUT输出变回高电平。E 版本：不论电池是否接上充电器，只要电池电压大于等于过放电解除电压，过放电保护就会解除，DOUT输出变回高电平。F 版本：给电池接上充电器，只要电池电压大于等于过放电解除电压，过放电保护就会解除，DOUT输出变回高电平。对于A/C/D 版本，在连接充电器的情况下，过放电检测器没有滞回功能。对于E/F 版本，即使充电器连接在电池上，过放电检测器仍然存在滞回功能。即使电池自放电到0V，仍然允许对其充电。检测到过电流或负载短路后，通过将负载从电池上移除，过电流保护或负载短路保护就会被解除，DOUT的电平会跳回高电平。在检测到过放电后，通过暂停内部电路的工作，消耗电流将变得非常小。当引脚COUT的输出是高电平时，如果V - 引脚电平被设定在延时缩短模式的电压阈值(典型值为 - 1.6V)，检测延迟时间可以被缩短。特别是，过充电检测延时可以被缩短到约为原来的1/60。因此，可以减少保护电路板的测试时间。COUT引脚和DOUT引脚都是CMOS输出。

品牌名称

Nisshinbo

商品型号

R5460N210AD-TR-FE

商品编号

C259716

商品封装

SOT-23-6​

包装方式

编带

商品毛重

0.041克(g)
