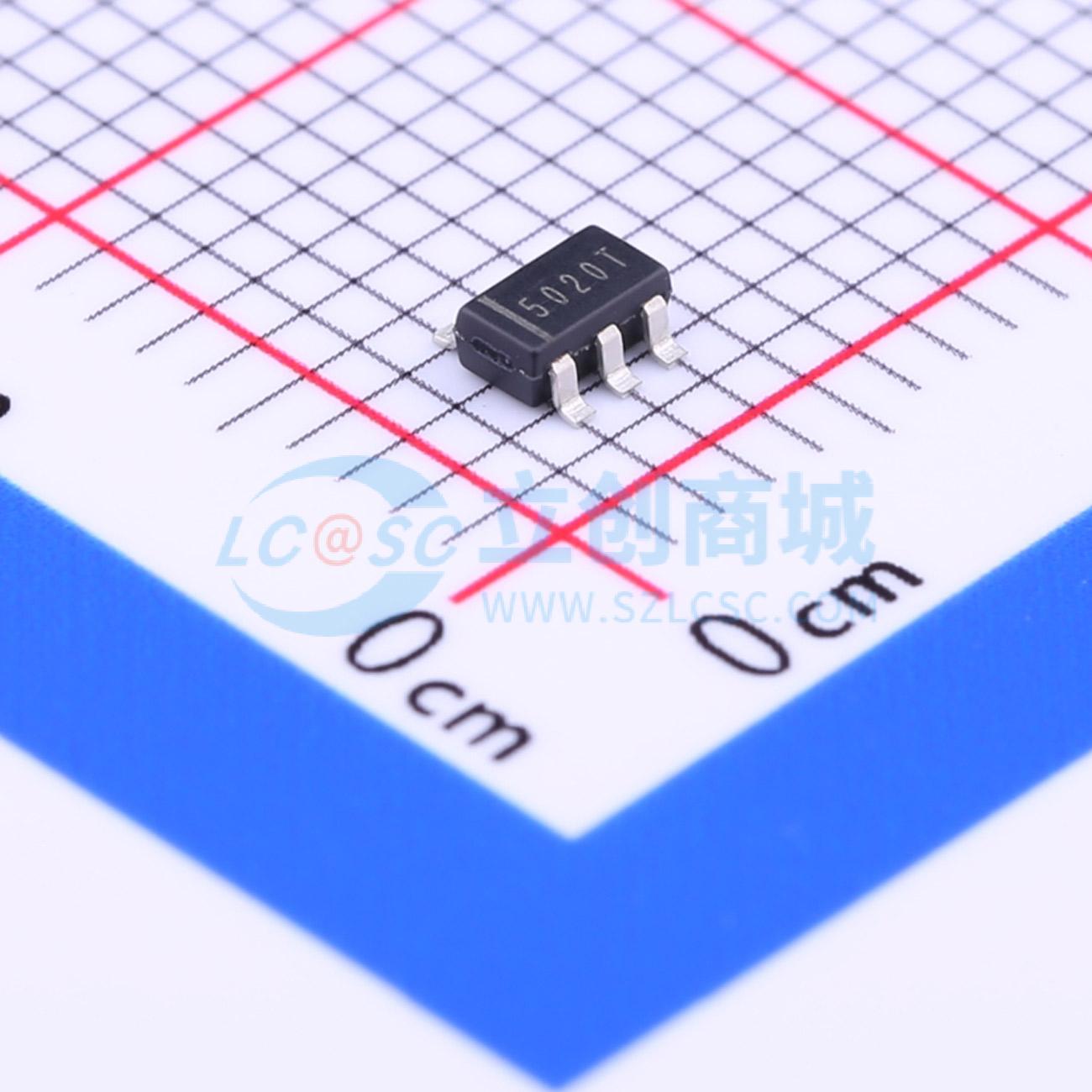

R5478N101CD-TR-FF

R5475N/R5478Nxxxxx系列是基于高压CMOS的保护IC，用于单节可充电锂离子（Li+）/锂聚合物电池的过充/过放、过载电流保护，还包括一个短路保护器，用于防止大的外部短路电流和过放电电流。 每个IC由三个电压检测器、一个参考单元、一个延迟电路、一个短路保护器、一个振荡器、一个计数器和一个逻辑电路组成。当过充电压从低值越过检测器阈值到高值时，COUT引脚的输出在内部固定延迟时间后切换到低电平。释放过充检测器的条件因掩膜选项而异。对于所谓的“锁存功能”版本，检测到过充后，当充电器从电池组断开后，将一种负载连接到VDD，且电池电压低于过充检测器阈值时，检测器可以复位，COUT的输出变为“H”。如果充电器继续连接到电池组，即使电池电压低于过充检测器阈值，过充状态也不会释放。另一方面，对于所谓的“电压电平释放”版本，检测到过充后，当电池电压达到过充释放电压时，COUT的输出变为“H”。 DOUT引脚的输出，即过放电检测器和过放电电流检测器的输出，当放电电压从高值越过检测器阈值到低于VDET2的值时，在内部固定延迟时间后切换到“L”电平。 释放过放电检测器的条件也因掩膜选项而异。对于所谓的“锁存功能”版本，检测到过放电电压后，将充电器连接到电池组，当电池供电电压高于过放电检测器阈值时，VD2释放，DOUT引脚的电压变为“H”电平。另一方面，对于所谓的“电压电平释放”版本，如果未连接充电器，当电池电压达到过放电释放电压时，过放电检测器释放。如果连接了充电器，当电池电压达到过放电释放电压时，过放电检测器释放。过放电电流和短路状态可以通过内置的过电流检测器VD3进行检测和切断，此时DOUT被使能为低电平。一旦检测到过放电电流或短路，通过将电池组从负载系统断开，VD3释放，DOUT电平切换到高电平。 检测到过放电后，通过停止内部电路的运行，供电电流将保持极低。 当COUT的输出为“H”时，如果V - 引脚电平设置为Vss - 2V，则可以缩短检测器的延迟时间。特别是，过充检测器的延迟时间可以缩短到约1/57。因此，可以减少保护电路板的测试时间。COUT和DOUT的输出类型为CMOS。提供6引脚SOT - 23 - 6封装。

• 采用高压耐受工艺制造……绝对最大额定值30V
• 低供电电流……供电电流（正常模式）典型值3.0µA；C版本：（检测过放电）最大值0.1µA；D/J/K版本：（检测过放电）典型值1.2μA/最大值2.0μA
• 高精度检测器阈值……过充检测器（Topt = 25°C）±25mV（Topt = - 5至55°C）±30mV；过放电检测器±2.5%；过放电电流检测器±15mV
• 多种检测器阈值……过充检测器阈值：C/D版本：4.2V - 4.5V，步长0.005V；J版本：3.65V；K版本：3.90V；过放电检测器阈值：C/D/J版本：2.1V - 3.0V，步长0.100V；K版本：1.9V - 3.0V，步长0.100V；过放电电流阈值：0.05V - 0.20V，步长0.005V；短路检测器阈值固定在0.75V
• 内部固定输出延迟时间……过充检测器输出延迟1s（可选）；过放电检测器输出延迟20ms；过放电电流检测器输出延迟12ms（C型）/6ms（E型）；短路检测器输出延迟300µs（C型）/200µs（E型）
• 输出延迟时间缩短功能……当COUT为“H”时，如果V - 电平设置为 - 2V，则除短路外所有项目的输出延迟时间都可以缩短。（过充延迟时间变为正常状态的约1/57）
• 释放过充检测器的条件：具有锁存功能（C版本）；具有释放电压（D/J/K版本）
• 释放过放电检测器的条件：锁存类型（C版本）；释放电压（D/J/K版本）
• 超小封装……SOT - 23 - 5（R5475N），SOT - 23 - 6（R5478N）

• 电池组的Li+/锂聚合物过充、过放、过流保护
• 用于手机和其他使用板载Li+/锂聚合物电池的设备的高精度保护器
