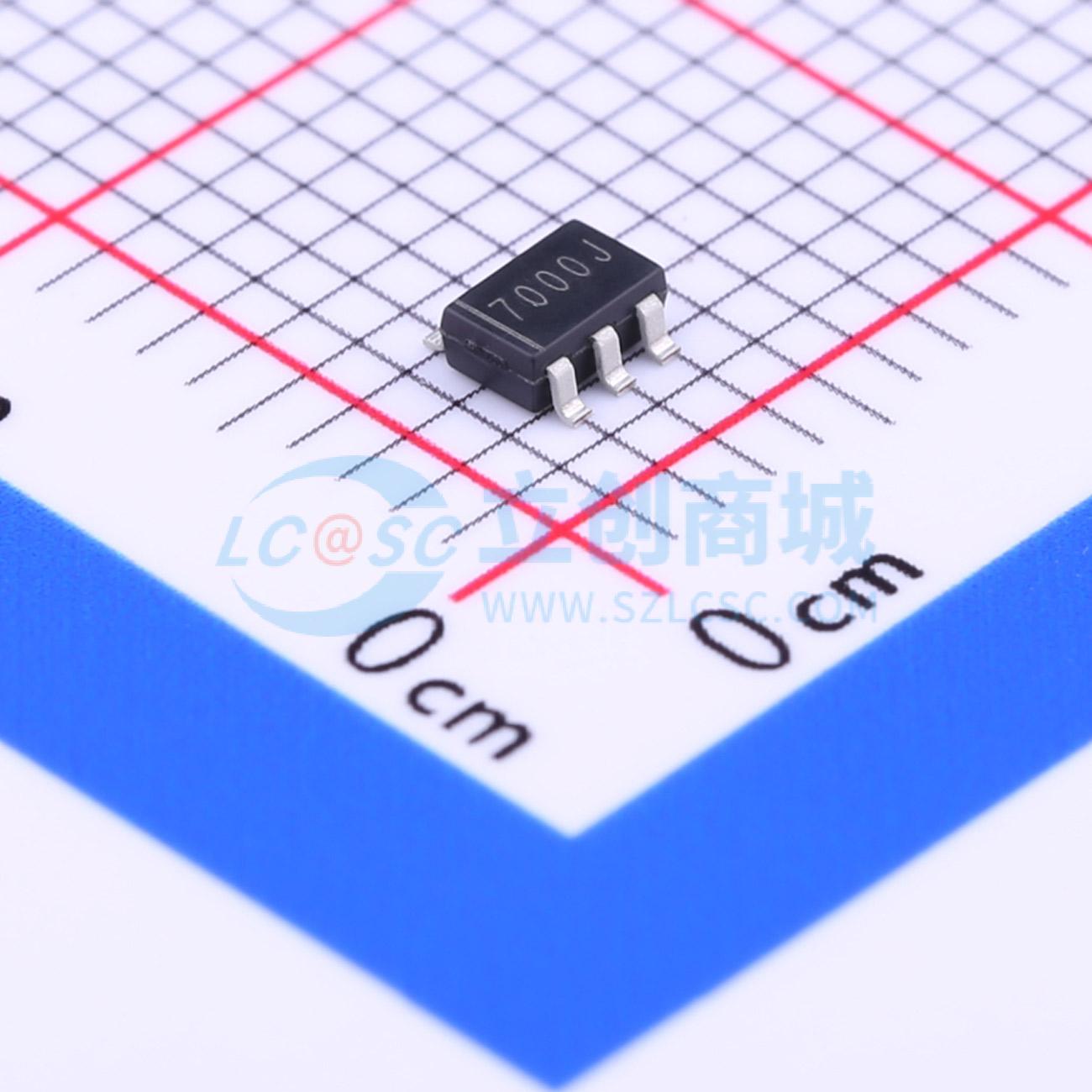

R1244N001B-TR-FE

1.2A，30V耐压降压DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: R1244N001B是基于CMOS工艺的内置开关的DC/DC转换器,能提供最大1.2A的电流。内置上端开关的导通电阻为0.35Ω（典型值）,工作电压范围为4.5V至30V,输出电压范围为0.8V至15V,开关频率为1.25MHz。具备多种保护功能,包括尖峰电流限制、输出短路保护、热关断和欠压锁定功能。
品牌名称: Nisshinbo
商品型号: R1244N001B-TR-FE
商品编号: C259726
商品封装: SOT-23-6W
包装方式: 编带
商品毛重: 0.041克(g)

商品参数

商品概述

R1244N001B 是基于CMOS 工艺开关内置的DC/DC 转换器。内置上端开关的导通电阻为0.35Ω (典型值)，能提供最大为1.2A 的电流。这款芯片由振荡电路、PWM 控制电路、基准电压源、误差放大器、相位补偿电路、斜坡电路、软启动电路、保护电路、内部电压调节器、开关等组成，外部器件用到电感、电阻、二极管、电容，所有这些构成完整的降压DC/DC 转换器。由于R1244N001B 的电流限流模式工作时并不需要监测电阻，所以能高速高效地实现其功能。输出电容选择陶瓷电容。开关频率由内部固定为1.25MHz。作为保护功能，备有限制每个周期的尖峰电流功能、输出短路时开关频率限制在原来的1/4 的折回功能、热关断功能、欠压锁定(UVLO)功能。

商品特性

工作电压范围 4.5V~30V
内置N型驱动，典型值RON = 0.35Ω
输出电压范围外部电阻可调，0.8V~15V 可设定
反馈电压 0.8V±1.5%
尖峰电流限制，典型值 2.0A
欠压锁定(UVLO)功能
开关频率 1.25MHz(折回功能工作时310kHz)
陶瓷电容可作为输入输出电容
待机电流，典型值 0μA
封装 SOT-23-6W

应用领域

数字电视，DVD播放器等数字家电
打印机，FAX等办公自动化机器
便携式通信机器、照相机、录像机的恒定电压源
使用蓄电池机器的恒定电压源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~30V
	输出电压	800mV~15V
	输出电流	1.2A
	开关频率	1.25MHz

	属性	参数值
	工作温度	-40℃~+85℃@(TA)
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
