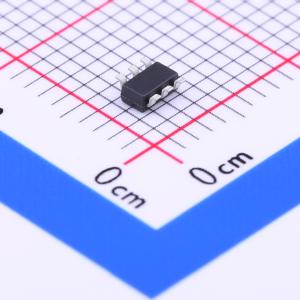

R5460N207AF-TR-FE

锂离子/聚合物双节电池过充/过放保护器

描述

R5460x2xxxx系列是基于高压CMOS的保护IC，用于可充电双节锂离子（Li+）/锂聚合物电池的过充/过放保护，还包括一个短路保护电路，用于防止外部大短路电流，以及过放电电流和过充电电流保护电路。 每个IC由六个电压检测器、一个参考单元、一个延迟电路、一个短路保护器、一个振荡器、一个计数器和一个逻辑电路组成。当过充电电压阈值或过充电电流阈值从低值越过各检测器阈值变为高值时，经过内部固定延迟时间后，COUT引脚输出切换到“L”电平。检测到过充电后要释放过充电检测器，在充电器与电池组断开连接且电池电压低于过充电检测器阈值后，将某种负载连接到VDD，检测器可复位，COUT输出变为“H”。若充电器持续连接到电池组，当电池电压低于过充电释放电压时，过充电状态也会被释放。 当放电电压从高值越过检测器阈值变为低于VDET2的值时，经过内部固定延迟时间后，过放电检测器和过放电电流检测器的输出DOUT引脚输出切换到“L”电平。 检测到过放电电压后释放过放电电压检测器的条件如下：A/D版本：连接充电器后，当电池电压高于过放电检测器阈值；或者不连接充电器，当电池电压等于或高于过放电释放电压。C版本：连接充电器后，当电池电压高于过放电检测器阈值电压。E版本：无论是否连接充电器，当电池电压高于过放电释放电压。 F版本：连接充电器后，当电池电压高于过放电释放电压。对于A/C/D版本，连接充电器时，过放电检测器无迟滞。E/F版本，即使充电器连接到电池组，过放电检测器也存在迟滞。 过放电电压保护器的释放条件满足时，DOUT输出电压变为“H”。 即使电池放电至0V，也可接受充电电流。 检测到过放电电流或短路电流后，断开负载，过放电或短路状态被释放，DOUT变为“H”。 检测到过放电电压后，通过停止内部电路运行，可使供电电流保持极低。当COUT输出为“H”时，若V - 引脚电平设置为 - 1.6Vi，可缩短过充电和过放电检测器的延迟时间。特别是，过充电检测器的延迟时间可缩短至约1/60，保护电路PCB的测试时间也可缩短。COUT和DOUT的输出类型为CMOS。

品牌名称

Nisshinbo

商品型号

R5460N207AF-TR-FE

商品编号

C259798

商品封装

SOT-23-6​

包装方式

编带

商品毛重

0.041克(g)
