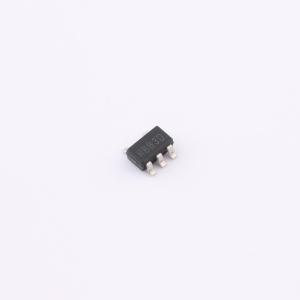

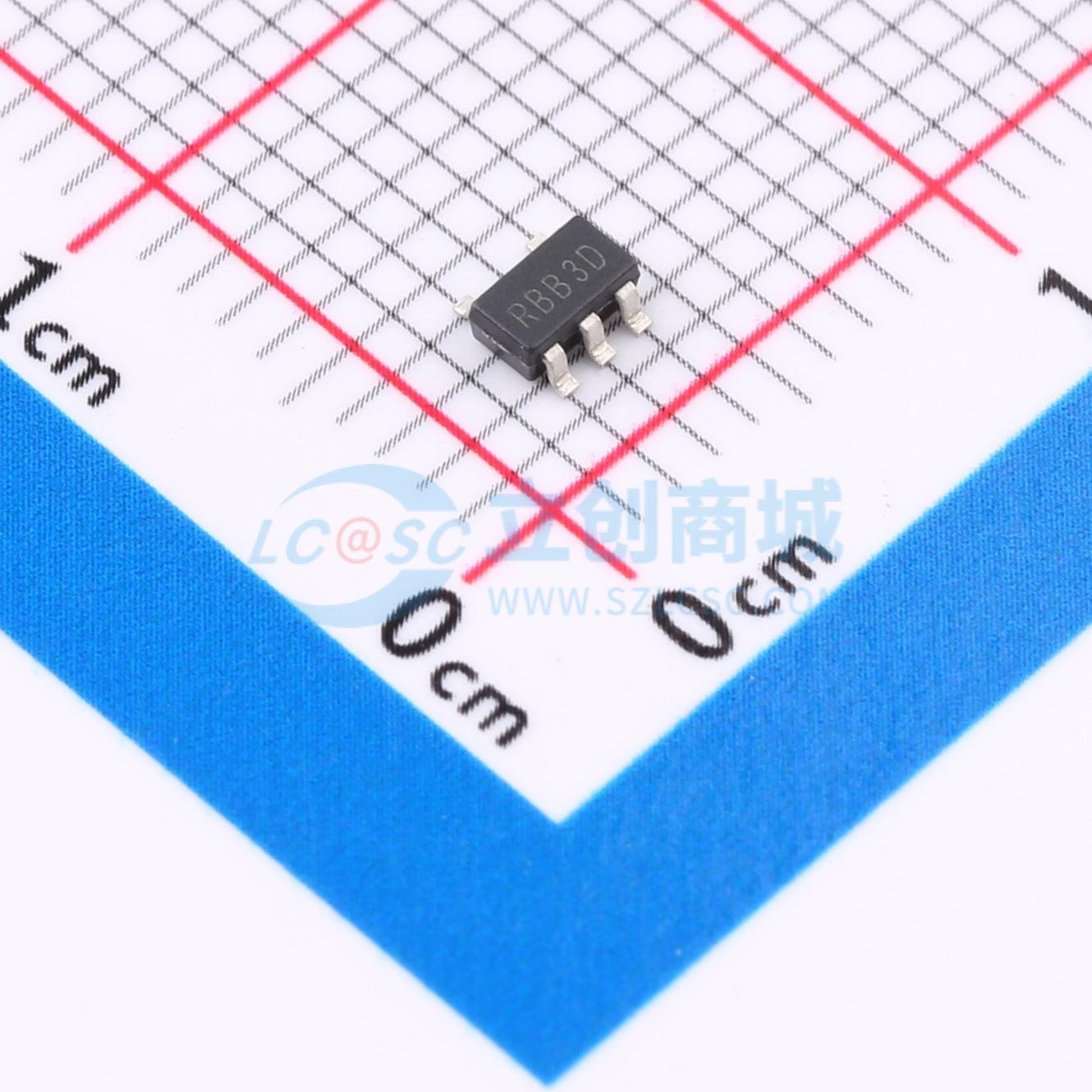

RP114N331D-TR-FF

RP114x系列是基于CMOS的电压调节器IC，具有高输出电压精度、低电源电流、低压差和高纹波抑制能力。每个电压调节器IC由电压基准单元、误差放大器、用于设置输出电压的电阻、短路电流限制电路、芯片使能电路等组成。 RP114x的最小输入电压为1.4V，输出电压可在0.8V至3.6V之间设置（以0.1V为步进）。这些IC的输出电压为内部固定值。 由于内置了低导通电阻的晶体管，这些IC具有低压差电压。低电源电流和芯片使能功能可延长每个系统的电池使用寿命。RP114x系列的纹波抑制、线路瞬态响应和负载瞬态响应都非常出色，因此这些IC非常适合用于手持通信设备的电源。 由于这些IC的封装形式为DFN(PLP)1010 - 4、SC - 88A、SOT - 23 - 5，因此可以在电路板上进行高密度安装。

• 电源电流……典型值50µA
• 待机电流……典型值0.1µA
• 输入电压范围……1.4V至5.25V
• 输出电压范围……0.8V至3.6V（0.1V步进）
• 输出电压精度……±1.0%（VSET>2.0V，Topt = 25°C）
• 输出电压温度漂移系数……典型值±80ppm/°C
• 压差电压……典型值0.25V（IOUT = 300mA，VSET = 2.8V）
• 纹波抑制……典型值75dB（f = 1kHz）
• 线性调整率……典型值0.02%/V
• 封装形式：DFN(PLP)1010 - 4、SC - 88A、SOT - 23 - 5
• 内置折返保护电路……典型值60mA（短路模式电流）
• 建议该IC使用1.0µF或更大的陶瓷电容。

• 便携式通信设备的电源。
• 相机、录像机和摄像机等电器的电源。
• 电池供电设备的电源。
