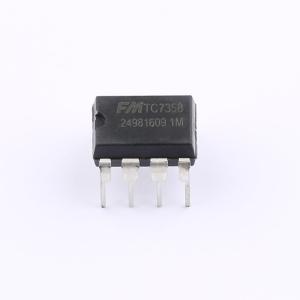

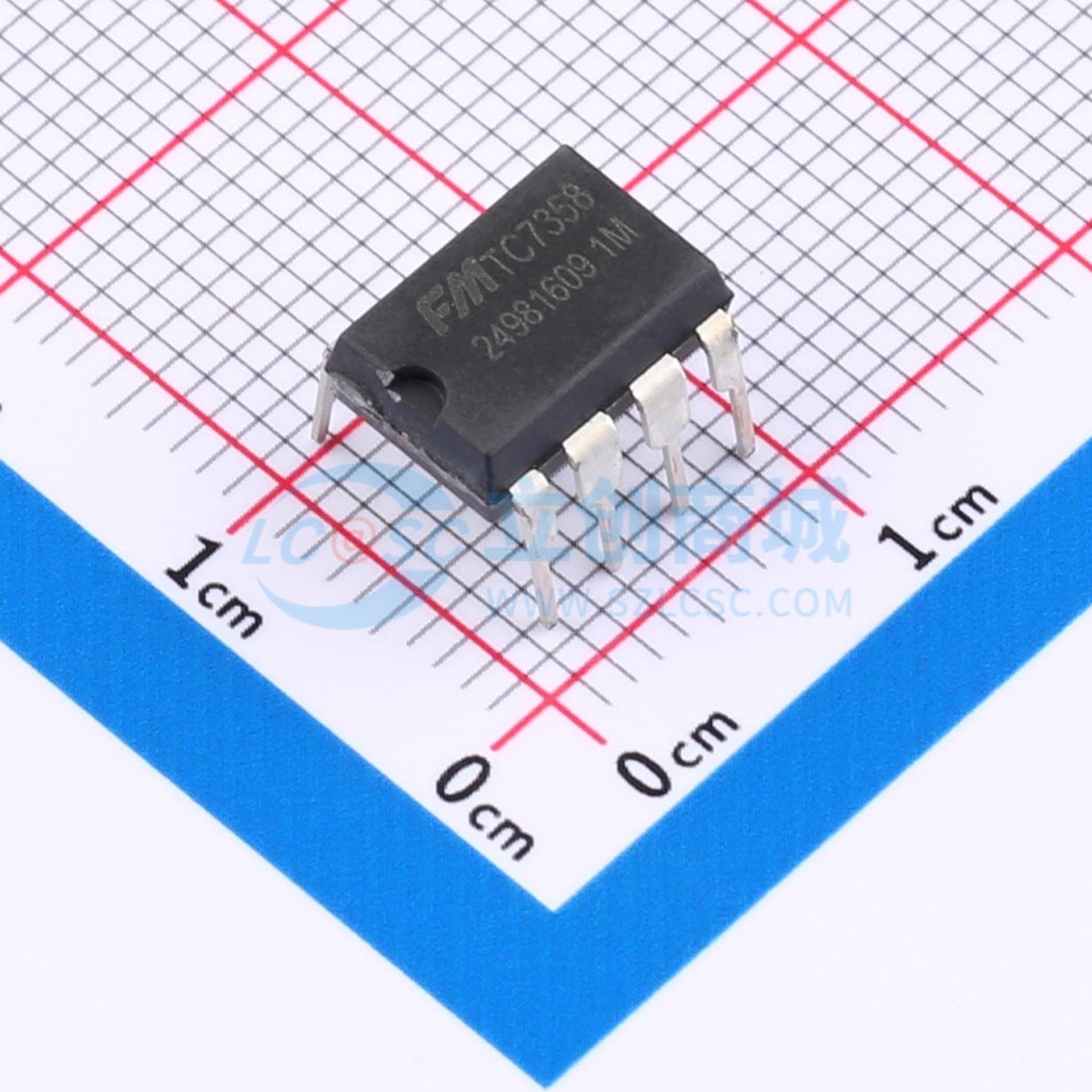

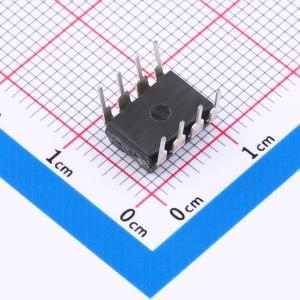

TC7358

TC7358是内置高压功率MOSFET的电流模式反激PWM控制芯片，适用于12W以内的全电压范围离线式反激开关电源，具有高性能、低待机功耗、低成本的优点。

为保证芯片正常工作，TC7358针对各种故障设计了一系列完善的具有自动恢复功能的保护措施，包括软启动、VDD欠压锁定保护（UVLO）、过压保护（OVP）及箝位、逐周期电流限制（OCP）、过载保护（OLP）和图腾柱输出驱动高箝位等，特别对音频噪声进行了处理。芯片内置的频率抖动和图腾柱栅极软驱动技术可容易地获得良好的EMI性能。

TC7358主要针对小功率电源设计，推荐应用在12W以下功率范围，其优化设计使系统设计简单化，在成本方面有更突出的竞争优势。

TC7358具有很低的启动电流，实际应用时可采用一个非常大的启动电阻，既能满足芯片的快速启动，又能使启动功率损耗减到最小。例如，对于全输入电压范围的AC/DC转换器应用，只需要一个2M/0.125W的电阻与VDD外面的小电容相连就能使芯片快速启动。

TC7358的静态工作电流低于2mA，较低的芯片工作电流以及轻载时所采用的Burst工作模式，使芯片在轻载工作时具有较高的工作效率。

TC7358具有频率抖动功能，即开关频率以一个固定的中心频率为基准，在一定范围内小幅随机变化，从而分散了谐波干扰能量。扩展的频谱降低了窄带EMI，因此简化了系统设计。

在轻载或者空载情况下，开关电源的大部分损耗来源于功率MOSFET的开关损耗，变压器铁损和缓冲电路的损耗。功率损失的程度正比于开关频率。较低的开关频率可以降低功率损耗，达到节能的目的。

TC7358的开关频率可根据开关电源负载情况进行内部调节。正常负载条件下，芯片以固定频率发波；当负载减小到某一点的时候，芯片开始工作在PFM模式，即负载越轻芯片工作频率越低；如果负载进一步降低到一定程度以后，芯片开始间歇性地发波，从而极大的减小待机功耗。

开关频率控制采用无噪音工作模式，在任何负载情况下都不会进入人耳敏感的音频范围，从而减小音频噪声。

TC7358内部固定开关频率在65KHz。没有外部设置频率的电阻从而简化PCB设计。

TC7358采用电流模式PWM控制技术，具有逐周期峰值电流限制功能。在MOSFET导通瞬间，功率管将会产生一个很大的瞬时电流，该电流流过SENCE峰值检测电阻并在其两端产生一个很大的瞬时电压，从而引起错误的SENCE峰值电流检测。前沿消隐电路就是为了滤除MOSFET导通瞬间SENSE端所产生的瞬时大电压，防止错误的SENCE峰值电流检测。在前沿消隐时间内，功率MOSFET始终保持关断。这样就可以节省一个外部的RC网络。

斜波补偿电路在SENSE端检测电压信号上叠加了一个三角波信号。这极大的改善了系统工作在CCM模式的闭环稳定性，防止次谐波振荡，减小输出纹波电压。

TC7358内置功率MOSFET采用栅极软驱动控制。栅极驱动能力太弱将导致较高的开关损耗；栅极驱动能力太强又将导致EMI特性较差。因此两者之间必须采取一定的折中设计。

内置的Totem Pole栅极软驱动设计通过调节驱动强度和死区时间很好地实现了这个折中关系，从而使芯片更容易降低系统损耗并且实现良好的EMI特性设计。除此之外，栅极的驱动强度还可以通过调整VDD和VDDG之间的电阻来实现。可以很好的控制漏极的下降沿。使得系统的EMI设计具有更大的灵活性。

为确保系统正常工作，TC7358内置了多重保护措施。当这些保护措施一旦被触发，将关断功率MOSFET。这些保护措施包括逐周期电流限制（OCP）、过载保护（OLP）、VDD欠压锁定（UVLO）保护、过压保护（OVP）和VDD箝位功能。

逐周期电流限制（OCP）带有内置线电压补偿，可实现宽输入电压范围（85V ~ 265V）时恒定功率输出控制。

当FB端电压大于过载限制阈值TD_PL（典型50ms）后，控制电路关闭功率开关管并一直保持该状态直到VDD电压下降到UVLO（ON）阈值后，芯片重新启动。

芯片正常工作时VDD电压由变压器辅助绕组提供。当VDD电压大于VDD过压保护阈值时，TC7358将关闭输出并一直保持该状态直到VDD电压下降到UVLO（ON）阈值后，芯片重新启动。当VDD电压超过VDD箝位阈值时，内部VDD箝位电路将VDD箝位在30V，以保护VDD端口。此时TC7358的输出仍然关闭。

• 可外部调节的MOSFET驱动能力，满足对功率输出，EMI及效率的不同要求
• 内置频率抖动功能，改善系统的EMI特性
• 超低的空载功耗
• 内置4ms软启动功能
• 过压保护(OVP)
• 内置OCP补偿模块，实现优越的OCP特性
• DIP - 8封装形式

• DVD/DVB/机顶盒电源
• 电脑/服务器/液晶电视待机电源
• 线性电源替代
• 白色家电电源
