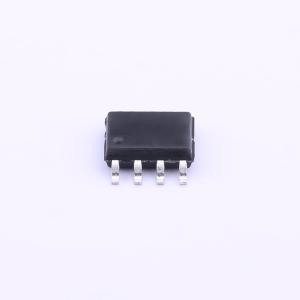

温馨提醒：图片仅供参考，商品以实物为准

FM7535C

停产 FM7535C

品牌名称: FM(富满)
商品型号: FM7535C
商品编号: C255564
商品封装: SOP-7
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

FM7535C 是一种高性能离线式PWM 控制器，主要用于中小功率AC/DC 充电器和适配器中。它工作于原边采样和调节，可省除极间光耦和TL431。在恒流控制时，其电流和输出功率的设定可由CS 脚上的传感电阻Rs 来调节；在恒压控制时，利用混合工作模式可以获得高效率和高性能。另外，利用内部的导线压降补偿功能可以得到良好的负载调整特性。在恒流模式重负载工作条件下，器件工作在PFM 模式；中负载和轻负载，器件可工作在PWM 模式和降频模式。 FM7535C 具有电源软启动控制和多种带自动恢复的有效保护，它包含逐周期电流限制，VDD 过压保护，VDD 钳位和欠压保护等。另外，FM7535C 还有优良的EMI 性能和频率抖动控制特性，使用FM7535C 可获得高精确的恒压/恒流特性。

商品特性

在通常AC 输入条件下，恒压调节5%，恒流调节5%
原边采样和调节无需光耦和TL431
可程控CV/CC 调节
可设定恒流和输出功率
内建次级恒流控制和原边反馈
内建合适的峰值电流调节
内建原边电感补偿
可调节线压降补偿
开机软启动
内置1N60 MOS 管
内置前沿消隐电路（LEB）
可逐周期电流限制
带有迟滞的欠压锁定（UVLO）
VDD 过压保护（OVP）
VDD 钳位功能

应用领域

中小功率AC/DC 离线式开关电源
手机充电器
数码相机充电器
小功率适配器
PC、TV 等电器的辅助电源
线性调节器/替代RCC 变换器
恒流LED 照明

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	工作电压	8.2V~30V
	开关频率	50kHz~65kHz
	耗散功率(Pd)	-

	属性	参数值
	最大占空比	-
	晶体管耐压	600V
	拓扑结构	反激式
	特性	欠压保护(UVP)；过压保护(OVP)
	工作温度	-55℃~+150℃
