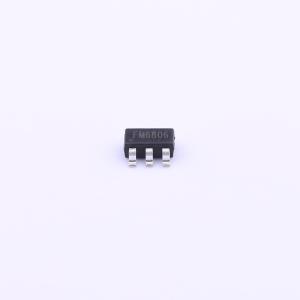

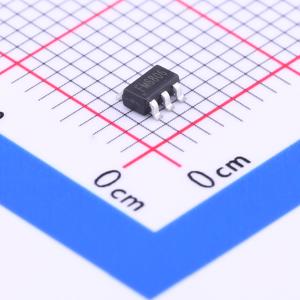

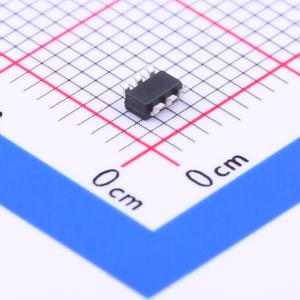

FM6806
USB充电接口智能控制芯片
- 描述
- FM6806是一款USB移动设备充电接口控制芯片，支持高通QuickCharge3.0A类/B类规范对HVDCP进行自适应充电。能够自动识别并调整输出电压以节省充电时间。
- 品牌名称
- FM(富满)
- 商品型号
- FM6806
- 商品编号
- C255546
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | - |
| 属性 | 参数值 | |
|---|---|---|
| USB协议版本 | - |
商品概述
FM6808/ FM6806 是一款USB 移动设备充电接口控制芯片，特别的，它采用高通Quick Charge 3.0 A 类/B 类规范对HVDCP 进行自适应充电。FM6808/ FM6806 根据移动设备发送的电压请求能够精确的调整HVDCP 输出电压，从而节省最高75%的充电时间。 当移动设备插入USB 端口后，FM6808/ FM6806 能够自动识别其类型并作出合理相应，从而使得移动设备总能从充电端口获得最大电流。FM6808/ FM6806 支持Apple iPad，Apple iPhone，Samsung Galaxy Note，兼容BC1.2 或YD/T 1591 标准的设备以及几乎所有的现代移动设备。 FM6808/ FM6806 在启动输出电压调整之前会自动检测所连接的受电设备是否兼容QC2.0 或者QC3.0 协议规范，如果检测到受电设备不兼容QC2.0 或者QC3.0 协议，FM6808/ FM6806 则禁止输出电压调整，仅以5v 电压输出以确保旧型USB 受电设备能够安全工作。 FM6808/FM6806 是一款支持Quick Charge 3.0 规范的USB 高压专用充电端口（HVDCP）的智能接口IC，它能够自动识别连接到USB 端口的受电设备类型，从而允许受电设备以所需的充电电压从充电端口获得最大电流。 FM6808/FM6806 支持Quick Charge 3.0 的所有输出电压范围——A 类（3.6V~12V）或B 类（3.6V~20V），及其旧版Quick Charge 2.0 规范的A 类（5V、9V、12V）或B 类（5V、9V、12V、20V）。它能够自动检测出受电设备是兼容QC 2.0 还是QC 3.0 协议，或者是否其属于兼容USB 电池充电器规范1.2 版本的旧型PD，进而根据检测结果启用相应的输出电压调整功能。
商品特性
- 支持Quick Charge3.0 的A 类和B 类规范
- USB 充电接口智能识别：Apple 2.1A/2.4A、Samsung Galaxy Note 2.0A、BC1.2 & YD/T 1591 Battery Charging Specifications
- 4kV ESD
- -40°C ~ 125°C 工作温度范围
- 输出5V 时的功耗低至1mw
应用领域
- 手机、智能手机、平板和照相机的充电器
- USB 功率输出设备，如移动电源或汽车充电器
