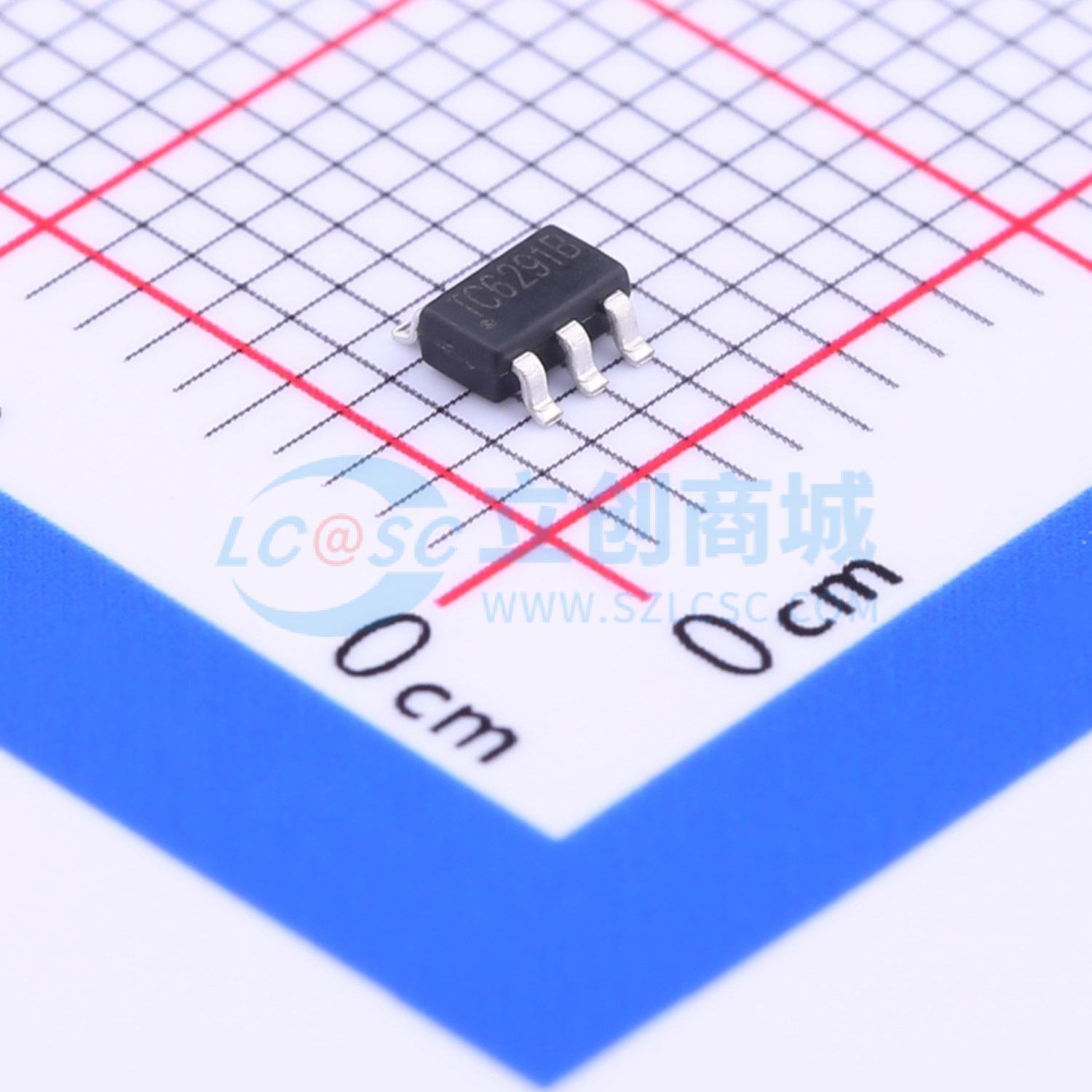

TC6291B

电流模式升压型DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TC6291B是一款电流模式升压型DC-DC转换器,内置0.2Ω功率场效应管,具有高功率效率和内部补偿网络,减少外部元件数量。支持可调输出高达12V,关断电流为0.1uA,固定脉宽调制频率为1.5MHz,具备过温保护功能。
品牌名称: FM(富满)
商品型号: TC6291B
商品编号: C255544
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

TC6291B 是一款电流模式升压型DC-DC 转换器。其脉宽调制电路，内置0.2Ω功率场效应管使这个调节器具有高功率效率。内部补偿网络也减少了多达6 个的外部元件。误差信号放大器的同相输入端连接到0.6V 精密基准电压，内部软启动功能可以减小瞬间突增电流。 TC6291B 可以封装为SOT23-6，在应用中节省了PCB 空间。

商品特性

可调输出高达12V
内部固定的脉宽调制频率：1.5MHz
精准反馈参考电压：0.6V（±2%）
内置0.2Ω, 2A, 16V 的功率场效应管
关断电流：0.1μA
过温保护功能
可调过流保护：0.5A~2.5A
封装：SOT23-6

应用领域

充电器
手持设备
LED 显示屏
便携式产品
数码相机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.6V~5.5V
	输出电压	12V
	输出电流	2A
	开关频率	1.5MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	170uA
	开关管(内置/外置)	内置
	输出类型	可调
