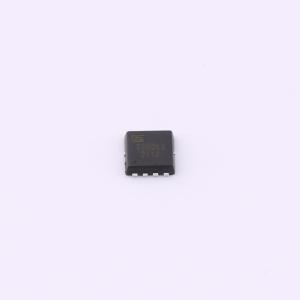

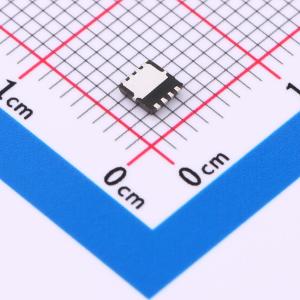

温馨提醒：图片仅供参考，商品以实物为准
AON7534-ES
N沟道,电流:45A,耐压:30V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道，30V，45A，4.0mΩ@10V,20A，1.75V@250uA；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- AON7534-ES
- 商品编号
- C23083862
- 商品封装
- PDFN3x3-8L
- 包装方式
- 编带
- 商品毛重
- 0.1014克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 45A | |
| 导通电阻(RDS(on)) | 4mΩ@10V；6.5mΩ@4.5V | |
| 耗散功率(Pd) | 30W | |
| 阈值电压(Vgs(th)) | 1.75V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 48nC@10V | |
| 输入电容(Ciss) | 2.2nF | |
| 反向传输电容(Crss) | 242pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 275pF |
商品特性
- 国际标准封装
- 175°C工作温度
- 高电流处理能力
- 雪崩额定
- 低导通状态漏源电阻
- 易于安装
- 节省空间
- 高功率密度
应用领域
- 汽车
- 电机驱动
- 12V电池
- 防抱死制动系统（ABS）
- DC/DC转换器和离线式UPS
- 初级侧开关
- 高电流开关应用
- 源漏二极管
