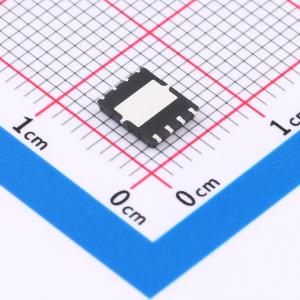

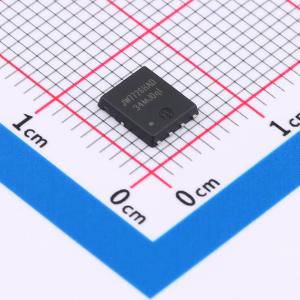

温馨提醒：图片仅供参考，商品以实物为准
JW7726HADPVDLQF#TR
100V, 10mΩ同步整流器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Joulwatt(杰华特)
- 商品型号
- JW7726HADPVDLQF#TR
- 商品编号
- C23091033
- 商品封装
- PVDFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.17952克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 4V~8.5V | |
| 开关频率 | - | |
| 输出电流 | - | |
| 耗散功率(Pd) | 2.5W | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 100V | |
| 拓扑结构 | 反激式 | |
| 特性 | - | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | DCM；CCM；QR | |
| 输出电压 | 4.7V~25V | |
| 反馈方式 | - |
商品概述
JW7726HAD是一款同步整流器，用于隔离拓扑（如有源钳位反激和CCM/QR/DCM反激）的次级侧整流。与传统二极管整流器相比，JW7726HAD能够显著提高效率。 当JW7726HAD检测到MOSFET的Vds小于 -140mV时，它会导通内部MOSFET。一旦Vds大于 -6mV，JW7726HAD就会关断内部MOSFET。 JW7726HAD支持多种工作模式，如DCM、CrCM、CCM和准谐振模式。通过采用Joulwatt专有技术，JW7726HAD能够处理CCM工作模式。 JW7726HAD采用PVDFN5*6-8封装。
商品特性
- 支持有源钳位反激、DCM、准谐振和CCM反激
- 支持高端和低端整流
- 输出电压直接为VCC供电
- 低静态电流
- 具备用于CCM工作的快速驱动能力，采用PVDFN5*6-8封装
应用领域
- 有源钳位反激和反激电路
- 转换器
- 适配器
- LCD和PDP电视
