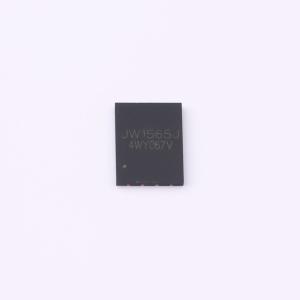

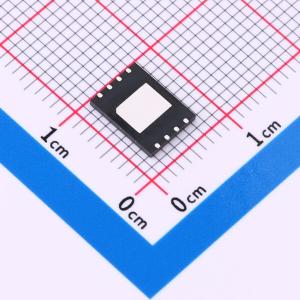

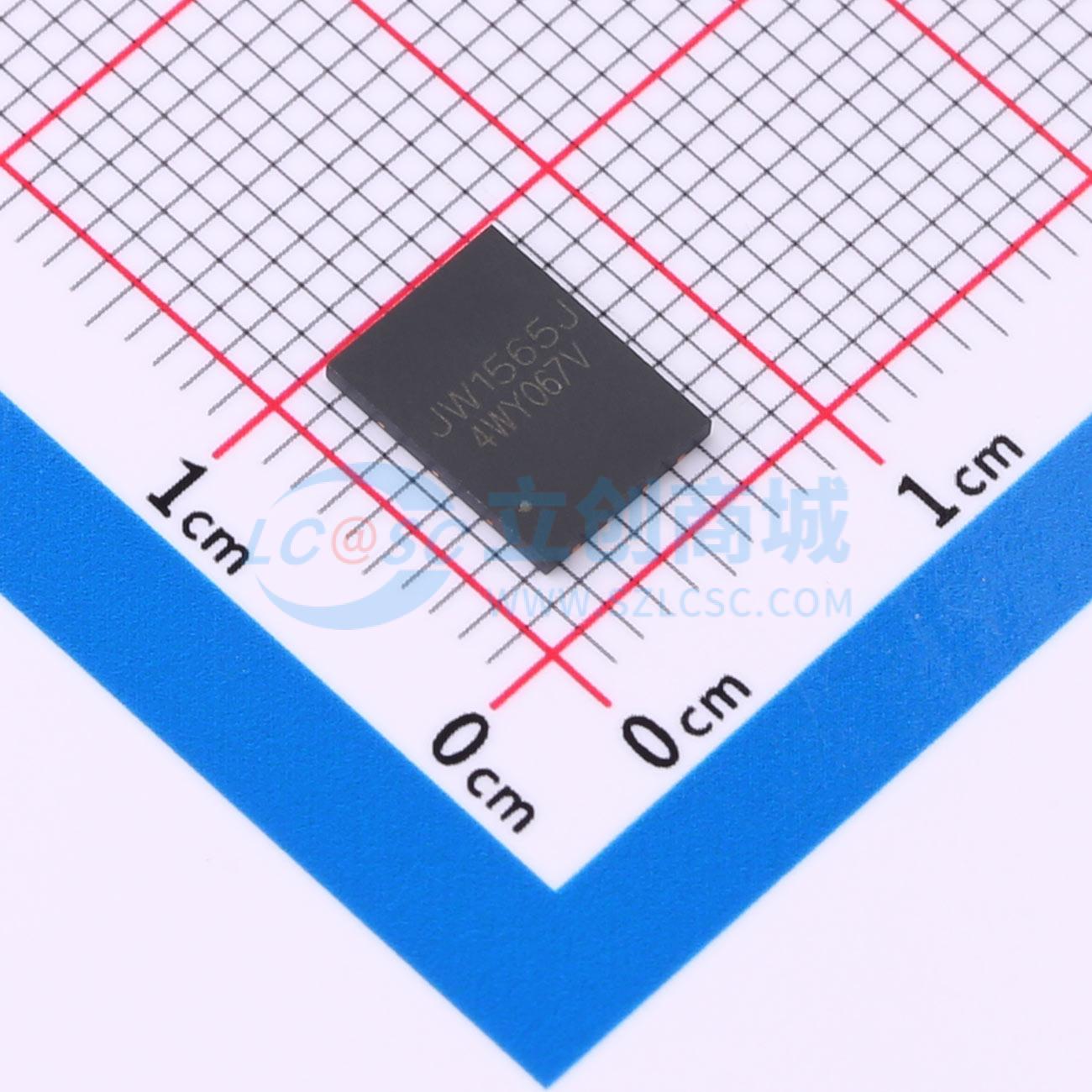

JW1565JVDFNF#TR

离线 QR GaN 反激式转换器

描述: 是一款集成氮化镓（GaN）的隔离式离线反激式PWM转换器，具有准谐振（QR）操作功能。QR控制通过减少开关损耗来提高效率，并通过自然频率变化改善EMI性能。采用内部最大频率限制，以克服QR反激式的固有缺点。包含一个用于启动的高压引脚，可消除传统的启动电阻并节省待机模式下的能耗，能够符合最严格的效率法规。此外，当移除交流输入时，高压引脚用于X电容放电，有助于减少X电容放电损耗并实现极低的待机功耗。采用6mm*8mm VDFN封装。高度集成的特性为隔离式电源传输提供了易于使用、元件数量少且高效的应用解决方案。
品牌名称: Joulwatt(杰华特)
商品型号: JW1565JVDFNF#TR
商品编号: C23091036
商品封装: VDFN-8L(6x8)
包装方式: 编带
商品毛重: 0.288867克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	欠压保护(UVP)；过热保护(OTP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+125℃
	工作模式	QR；PWM 调制
	反馈方式	副边反馈

商品概述

JW1565J是一款集成氮化镓（GaN）的隔离式离线反激PWM转换器，具备准谐振（QR）工作模式。QR控制通过降低开关损耗提高效率，并通过自然频率变化改善EMI性能。采用内部最大频率限制，以克服QR反激的固有缺点。 JW1565J包含一个用于启动的HV引脚，可省去传统的启动电阻，节省待机模式能耗。它能符合最严格的效率法规要求。此外，当移除交流输入时，HV引脚用于X电容放电，有助于降低X电容放电损耗，实现极低的待机功耗。 JW1565J采用6mm*8mm VDFN封装。高度集成化的设计为隔离式电源传输提供了易于使用、元件数量少且高效的应用解决方案。 JW1565J是一款集成GaN的离线反激转换器，具备多模式准谐振（QR）工作模式。通过限制频率变化范围来界定频段，以克服QR开关的固有局限性。 JW1565J具有固有的频率抖动机制，可在QR工作模式下改善EMI性能。

商品特性

内置高压启动功能
集成700V GaN X电容放电功能
更宽的VDD工作范围
QR工作模式，实现高效率
可选OCP和OPP功能，适用于不同PD和QC输出应用
极低的待机功耗
逐周期电流限制
可靠的故障保护：VDD过压保护（OVP）、VS过压保护（OVP）、欠压/过压锁定、CS开路保护、过流保护（OCP）、过功率保护（OPP）、过负载保护（OLP）、内部过温保护（OTP）
频率抖动，便于符合EMI要求
VDFN6X8 - 8L封装

应用领域

PD和QC充电器
宽输出范围的AC/DC适配器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	开关频率	25kHz~210kHz
	耗散功率(Pd)	2.5W
	晶体管耐压	700V
