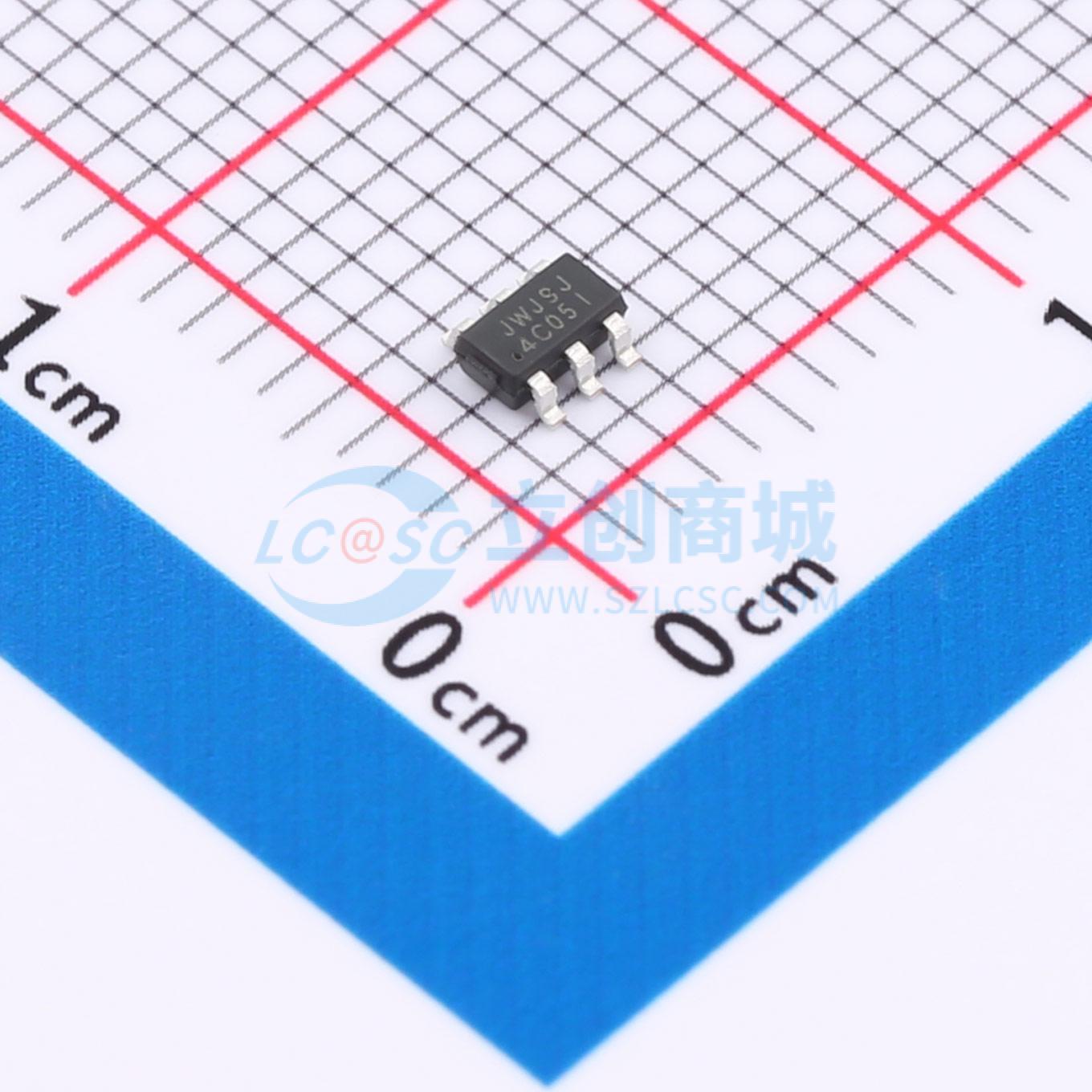

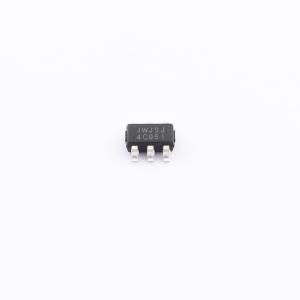

温馨提醒：图片仅供参考，商品以实物为准
JW7726BHSOTB#TR
同步整流控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- JW7726BH是一款同步整流控制器，用于隔离拓扑（如有源钳位反激和CCM/QR/DCM反激）的次级侧整流。通过驱动外部MOSFET，与传统的二极管整流器相比，JW7726BH能够显著提高效率。当JW7726BH检测到MOSFET的Vds小于 - 140mV时，它会导通MOSFET
- 品牌名称
- Joulwatt(杰华特)
- 商品型号
- JW7726BHSOTB#TR
- 商品编号
- C23091037
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.055167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 4V~8.5V | |
| 耗散功率(Pd) | 600mW |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | CCM；CRM；QR；DCM |
商品概述
JW7726BH是一款同步整流控制器，用于隔离拓扑的次级侧整流，如有源钳位反激和CCM/QR/DCM反激。通过驱动外部MOSFET，与传统的二极管整流器相比，JW7726BH能够显著提高效率。 当JW7726BH检测到MOSFET的Vds小于 -140mV时，它会导通MOSFET。一旦Vds大于 -3mV，JW7726BH就会关断MOSFET。 JW7726BH支持多种工作模式，如DCM、CrCM、CCM和准谐振模式。通过采用Joulwatt专有技术，JW7726BH能够处理CCM工作模式。 JW7726BH采用SOT23-6封装。
商品特性
- 支持有源钳位反激、DCM、准谐振和CCM反激
- 支持高端和低端整流
- 输出电压直接为VCC供电
- 低静态电流
- 具备用于CCM工作模式的快速驱动能力
- SOT23-6封装
应用领域
- 有源钳位反激和反激式转换器
- 适配器
- LCD和PDP电视
