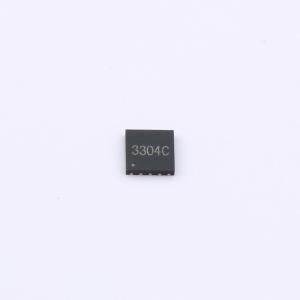

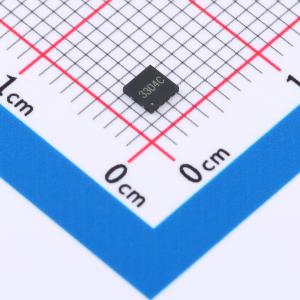

AZ3133-04F-ES
极性:单向 四路保护 反向关断电压（典型值）：3.3V (Max) 击穿电压（最小值）：4V 钳位电压：7V 峰值脉冲电流（8/20us）：40A，电容Cj：4pF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3.3V低容4路单向+带VBUS防护ESD静电防护器件，40A，30kV，CJ：4.0/160pF；HDBT/HDMI/USB/RJ45高速接口通讯防护。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- AZ3133-04F-ES
- 商品编号
- C23083863
- 商品封装
- DFN2626-10L
- 包装方式
- 编带
- 商品毛重
- 0.052857克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 16V | |
| 峰值脉冲电流(Ipp) | 40A | |
| 峰值脉冲功率(Ppp) | 650W@8/20us | |
| 击穿电压(VBR) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 4pF |
商品概述
AZ3133-04F-ES旨在保护电压敏感组件免受静电放电和瞬态电压事件的影响。其优异的钳位能力、低漏电流和快速响应时间，使得该器件成为板载空间受限设计中静电放电保护的理想选择。
商品特性
- 符合IEC 61000-4-2标准第4级静电放电保护
- 接触放电：±30kV
- 空气放电：±30kV
- 峰值脉冲功率：650W（IO至GND，8/20μs脉宽）
- 低钳位电压
- 工作电压：3.3V
- 低漏电流
- 符合RoHS标准
- 保护4条单向线路
- 结电容：典型值4pF
应用领域
- 计算机
- 通信系统
- 有线与无线电话机
- 打印机
- 手机及其配件
