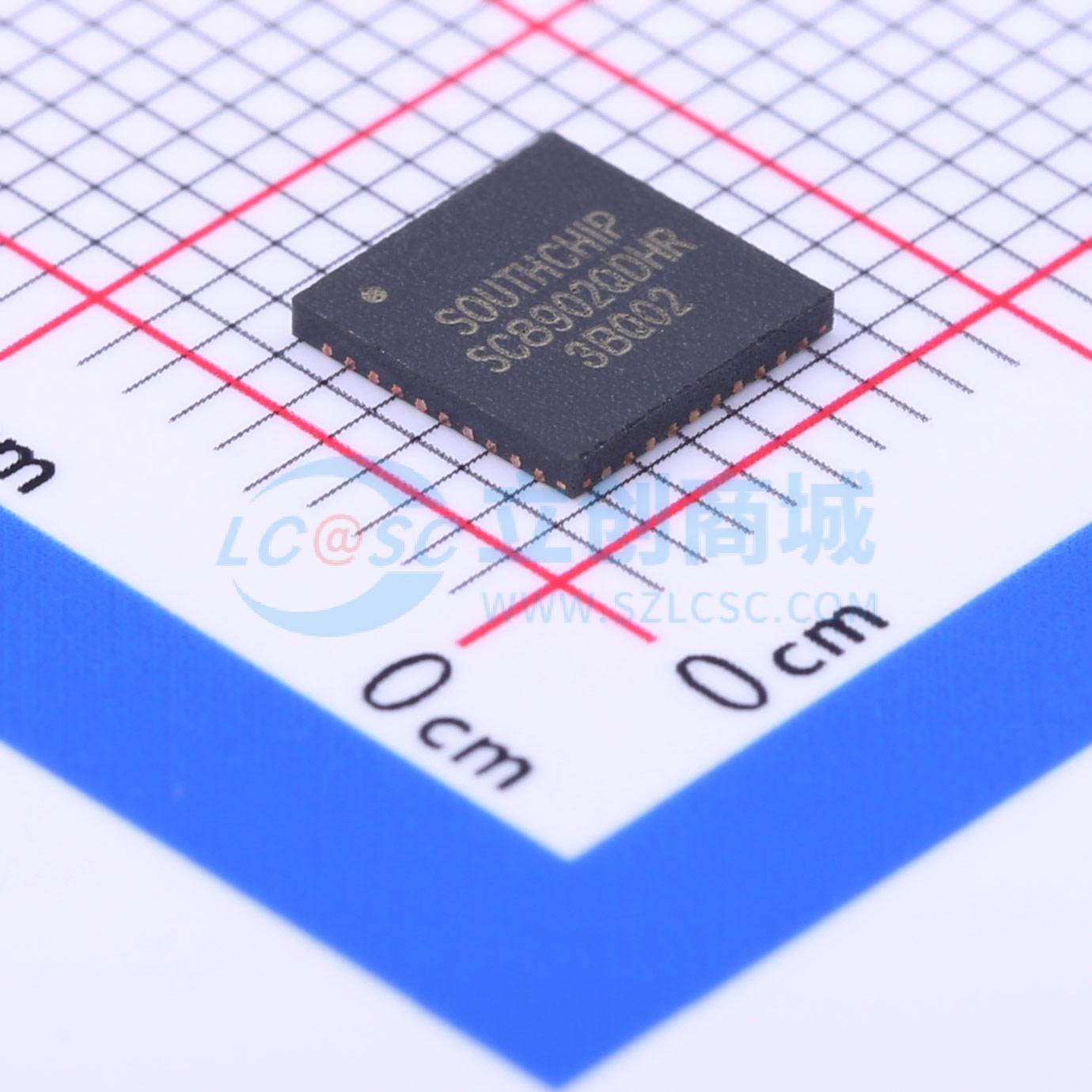

温馨提醒：图片仅供参考，商品以实物为准
SC8902QDHR
高效双向升降压充电转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SC8902是一款高效的同步四开关升降压充电转换器,支持1到4节电池的充电和反向放电。它集成了四个开关,能够有效管理电池充电,支持宽输入和输出电压范围（2.7V至22V）。该芯片还支持动态输出电压控制和可编程开关频率。
- 品牌名称
- SOUTHCHIP(南芯)
- 商品型号
- SC8902QDHR
- 商品编号
- C252422
- 商品封装
- QFN-40-EP(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 输出类型 | 可调 | |
| 工作电压 | 2.7V~22V | |
| 输出电压 | 2.7V~22V | |
| 输出电流 | 10A | |
| 开关频率 | 230kHz~460kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 100uA | |
| 开关管(内置/外置) | 内置 |
商品概述
SC8902是一款同步4开关升降压充电器控制器，也支持反向放电操作。集成了四个开关以简化系统设计。无论输入/输出电压高于、低于还是等于电池电压，它都能有效管理1至4节电池的充电。当系统需要从电池放电时，SC8902将从电池提供所需的输出。 SC8902支持非常宽的输入和输出电压范围。它可以支持输入范围为2.7V至22V、输出范围为2.7V至22V的应用。它采用电流模式控制，通过控制DIR引脚可以支持双向输出。它支持输入电流限制、输出电流限制、DPM（动态功率管理）功能、动态输出电压调节、内部电流限制、输出短路保护和过温保护，以确保在不同异常条件下的安全性。
商品特性
- 用于1至4节电池充电管理的升降压电池充电器：涓流充电、恒流充电、恒压充电和充电终止
- 升降压反向放电模式
- 集成四个开关
- 宽VBAT范围：2.7V至22V，可持续承受24V
- 宽VBUS范围：2.7V至22V，可持续承受24V
- 高效升降压转换
- 动态输出电压控制
- 可调开关频率
- 可编程输入和输出电流限制
- 动态输入电流限制控制
- 输入和输出电流监测
- 充电状态指示和小电流指示
- 欠压保护、过压保护、过流保护
- 短路保护和热关断保护
- QFN - 40 6 x 6封装
应用领域
- 具有快充功能的移动电源
- USB电源传输
- 电池充电器
