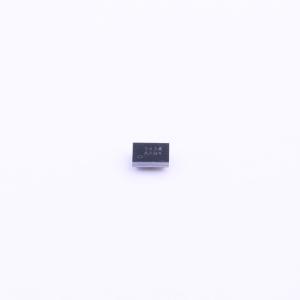

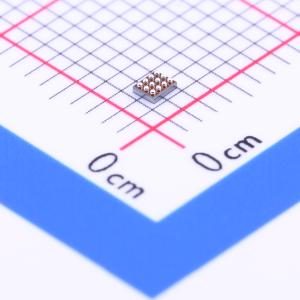

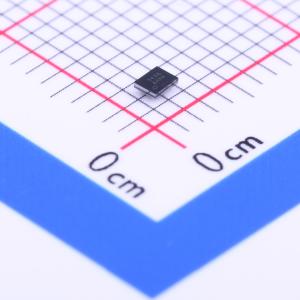

AW36413CSR

高效双路1.5A闪光灯LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 支持闪光和指示灯二合一应用，支持双色温闪光LED应用。工作时允许的总LED电流为1.5A（ILED1 + ILED2 ≤ 1.5A）。闪光：11.35mA~1.5A，128级，11.72mA/级；手电筒：2.55mA~372mA，128级，2.91mA/级；指示灯：0.02mA~372mA，128×128级，0.02mA/级。闪光超时：40ms~1.6s，16级
品牌名称: AWINIC(艾为)
商品型号: AW36413CSR
商品编号: C252447
商品封装: CSP-12
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

商品概述

支持Flash和指示灯二合一应用。支持双色温Flash LED应用。工作时总允许的LED电流为1.5A（ILED1+ILED2 ≤ 1.5A）。闪光模式：11.35mA~1.5A，128级，每级11.72mA。手电筒模式：2.55mA~372mA，128级，每级2.91mA。指示灯模式：0.02mA~372mA，128*128级，每级0.02mA。闪光超时时间：40ms~1.6s，16级。闪光/手电筒/指示灯/红外模式。高效率：85%。电池低电量条件下优化Flash LED电流（IVFM）。硬件频闪使能（STROBE）。硬件手电筒使能（TORCH/TEMP）。远程NTC监控。射频功率放大器脉冲事件同步输入（TX）。400kHz I2C：AW36413（I2C地址=0x6B）。0.4mm间距，CSP-12封装。与AW3643、AW3644、AW36414兼容。

应用领域

智能手机相机闪光灯

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.7V~5.5V
	开关频率	2MHz~4MHz
	通道数	2
	输出电压	-
	输出电流	1.5A

	属性	参数值
	调光	PWM
	特性	过压保护(OVP)；过温保护(OTP)；短路保护(SCP)；欠压保护(UVP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	7%
