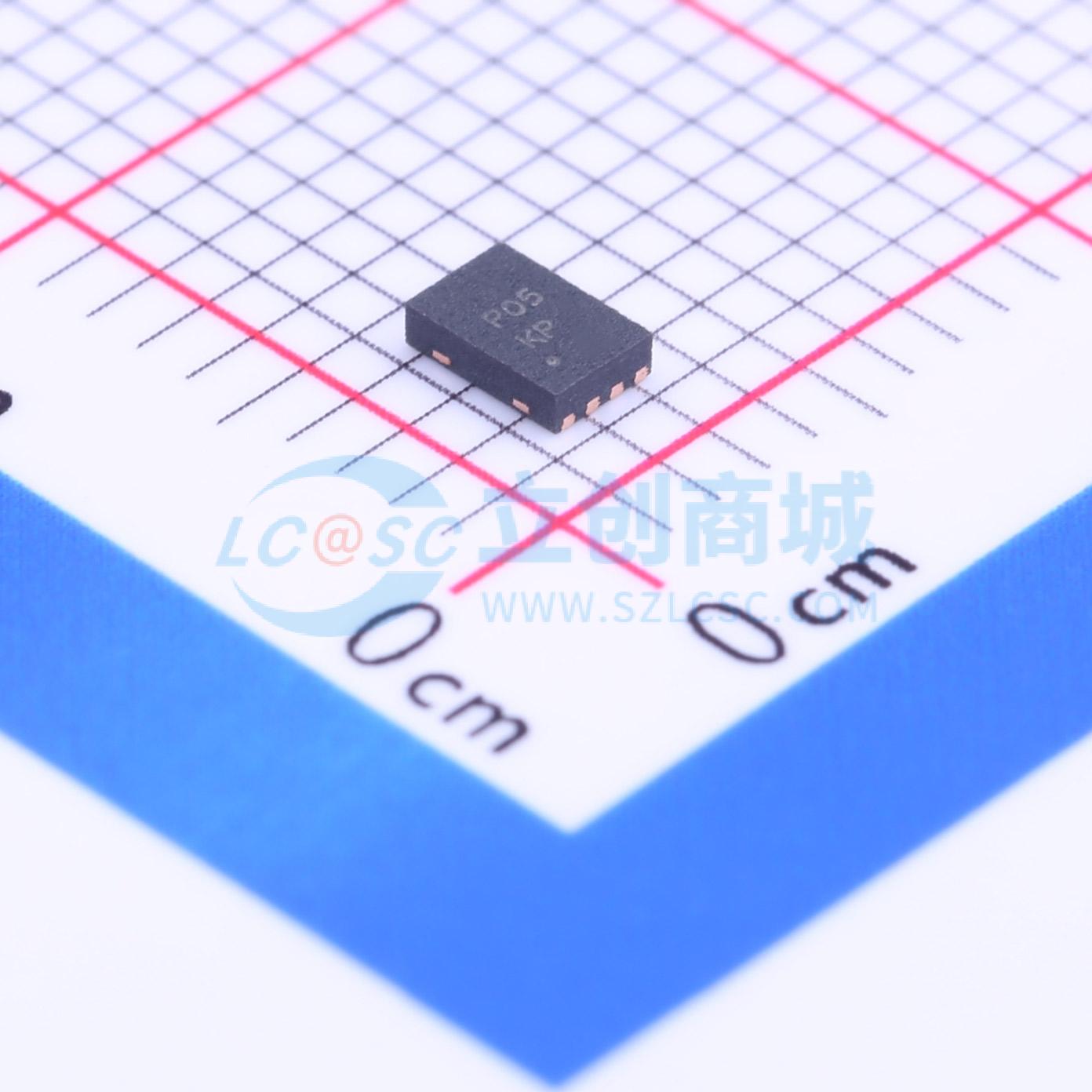

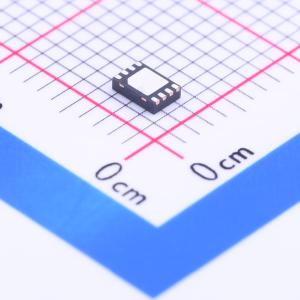

AW3605DNR

高效率同步升压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AW3605是一款恒定5V输出、大电流、高效率的同步开关升压电源芯片。输出电流最大可达0.5A@Vin=3.6V,适用于单节锂电池供电的系统,如手机充电宝和USB-OTG应用等。采用PWM电流模控制,连续模式(CCM)工作时采用1.5MHz的高开关频率,以减小外部器件尺寸,节省PCB空间。在轻负载工作时,自动进入Burst模式,实现全负载范围高效率。空载时静态电流只有30uA,大大延长待机时间。
品牌名称: AWINIC(艾为)
商品型号: AW3605DNR
商品编号: C252169
商品封装: TDFN-8L(2x3)
包装方式: 编带
商品毛重: 0.048克(g)

商品参数

商品概述

AW3605是一款恒定5V输出、大电流、高效率的同步开关升压电源芯片。输出电流最大可达0.5A@Vin=3.6V，适用于单节锂电池供电的系统，如手机充电宝和USB-OTG应用等。采用PWM电流模控制，连续模式(CCM)工作时采用1.5MHz的高开关频率，以减小外部器件尺寸，节省PCB空间。在轻负载工作时，自动进入Burst模式，实现全负载范围高效率。空载时静态电流只有30μA，大大延长待机时间。针对手机充电宝应用，加入了一线脉冲调节输入峰值电流限流值，从而调节最大输出电流能力。同时内置衬底切换电路，关机时输入与输出实现“真”隔离，有效防止输入漏电和输出反灌。采用了专有的S-modeTM的限流技术，在重负载时输入峰值电流可以很好的被限定在设定值。还采用了K-limitTM智能温度 - 电流平衡技术，输入峰值限流值随芯片温度升高自动减小，有效防止芯片过热。内置多重保护，比如输出过压保护、输出短路保护、输入低压保护和过温关断保护等。采用纤小的TDFN2×3 - 8L封装，额定的工作温度范围为 - 40°C至85°C。

商品特性

5V USB OTG和充电宝电源解决方案
输入峰值限流值一线脉冲可调，两档智能限流
峰值效率高达92%
采用burst技术，全负载范围高效率
空载功耗：30μA (典型值)
1.5MHz的高开关频率允许1μH的小电感
温度折返限流技术，防止芯片过热
2.9V ~ 4.5V的输入电压
VOUT引脚直流耐压9V(EN = 0)
输出与输入“真”隔离，防止VOUT端反灌
内置过压、过温、输出碰地保护
纤小的TDFN2×3 - 8L封装

应用领域

手机
PADs
移动电源
USB On-The-Go设备
数码相机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(6000个/圆盘，最小起订量 1 个)

个

起订量：1 个6000个/圆盘

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.9V~4.5V
	输出电压	5V
	输出电流	500mA
	开关频率	1.5MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	30uA
	开关管(内置/外置)	内置
	输出类型	固定
