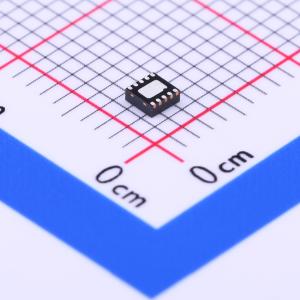

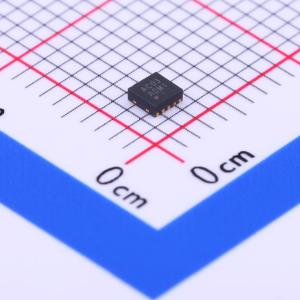

AW2013DNR

输出15mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 呼吸灯
品牌名称: AWINIC(艾为)
商品型号: AW2013DNR
商品编号: C252440
商品封装: DFN-10-EP(2x2)
包装方式: 编带
商品毛重: 0.035克(g)

商品参数

商品概述

AW2013是一款支持自动呼吸模式的3通道LED驱动器，具备I2C接口。它可驱动3个独立的LED或一组RGB LED。该驱动器采用共阳极、恒流方式驱动LED。亮度可通过PWM进行256级调节。输出电流可配置为4个等级：15mA、10mA、5mA、0mA（默认）。它支持亮度控制的淡入淡出效果，有两种模式：直接PWM控制模式和单次编程模式。在单次编程模式下，可灵活设置呼吸速度、时间、亮度和重复次数。

商品特性

3通道智能LED驱动器，具备恒流输出
每个LED的电流输出最高可达15mA，有4级可调
支持直接PWM控制模式和单次编程模式
支持256级PWM调节
快速I2C接口，最高工作频率400KHz
适配1.8V/2.8V/3V接口
I2C地址可配置，默认值为45h
中断引脚INTN，低电平有效
内置LDO和OSC
电源VCC：2.5V~3.3V
ESD HBM 7kV
工作温度：-40℃~85℃
封装：2mm × 2mm DFN-10L

应用领域

手机、手持设备
家用电器中的LED

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	2.5V~3.3V
	开关频率	400kHz
	通道数	3
	输出电压	-

	属性	参数值
	输出电流	15mA
	调光	PWM
	特性	PWM
	拓扑结构	-
	工作温度	-40℃~+85℃
