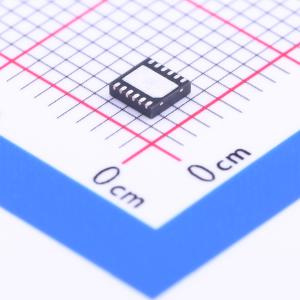

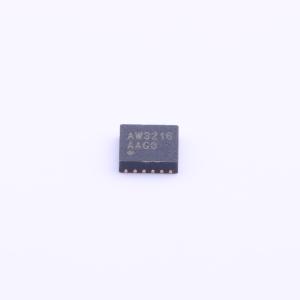

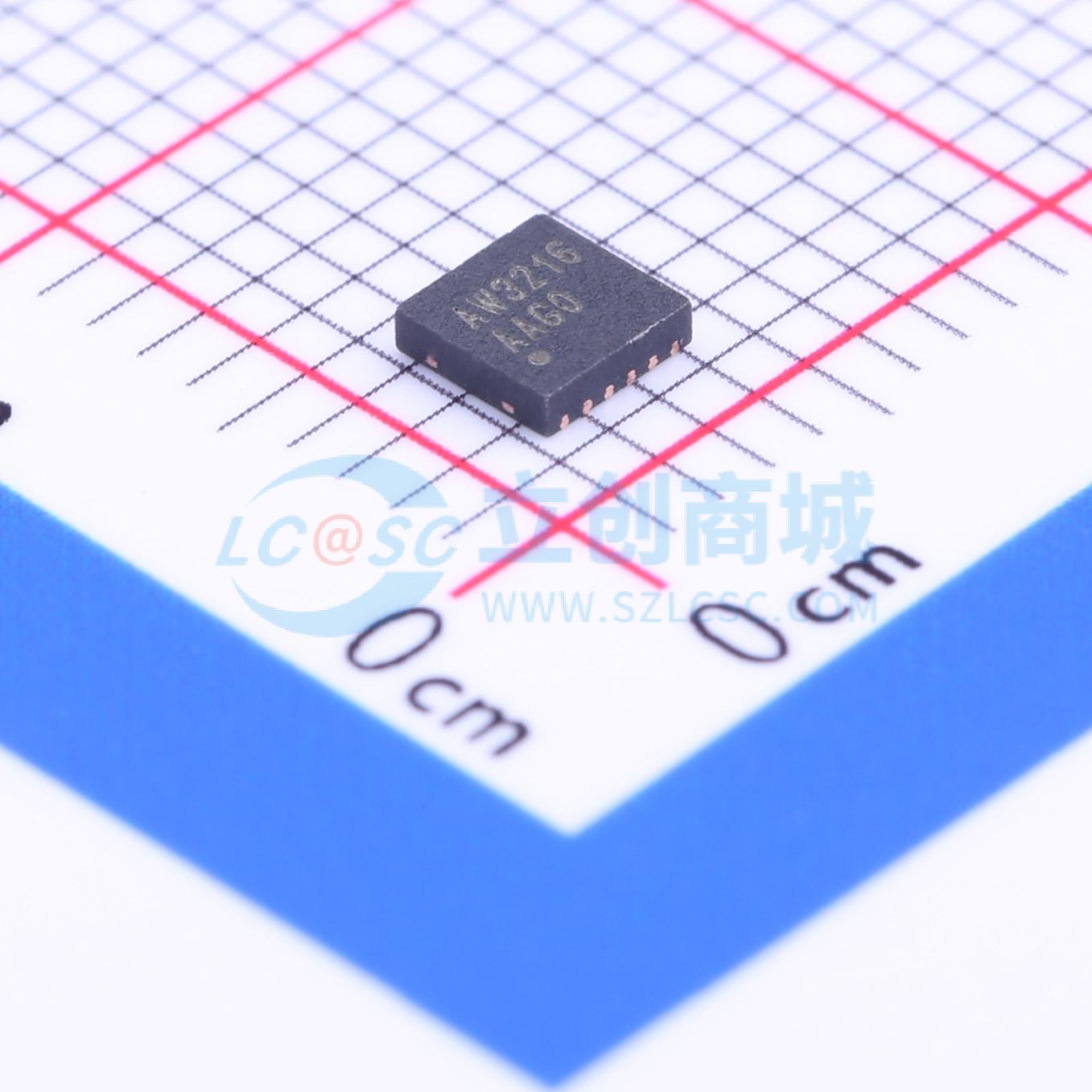

AW3216DNR

AW3215A/6 是高集成，开关型，高效率，大电流，锂离子电池充电管理控制芯片。集成 1.35MHz 同步降压 PWM 控制器和功率 MOSFET，有效降低了功率损耗。 AW3215A/6 充电流程包括：激活，涓流，恒流和恒压四个阶段。充电流程由芯片自动控制，充电完成后电池电压下降到 4.08V （AW3215A） /4.23V（AW3216）以下时芯片重新充电。 AW3215A/6 集成四个环路：恒压，恒流，K-DPMTM 和 K-Temp ，分别控制恒压电压，恒流电流，VBUS 电压和芯片结温，充电过程中，其中一个环路起主要作用。专有 K-DPM 技术，基于 VBUS 电压动态管理输出功率，减小充电电流而智能自适应匹配 USB 或输出功率较小的适配器。专有的 K-Temp 技术，可根据芯片温度线性调整充电电流，保证充电安全和防止过热的同时获得最大的充电速度。 AW3215A/6 采用纤小的 DFN3×3 - 12L 封装，额定的工作温度范围为 - 40°C 至 85°C。

• 开关充电，相比线性充电，充电速度更快
• 充电恒压精度 4.2V±1% （AW3215A）
• 充电恒压精度 4.35V±1% （AW3216）
• 最大 1.5A 可配置恒流充电电流
• 专有的 K-DPMTM 基于 VBUS 电压的动态功率管理技术，自适应匹配 USB 或输出功率较小的适配器
• VBUS 引脚可承受 >8kV （HBM）的 ESD 电压
• 效率最高可达 88% ，有效降低大电流充电时 PCB 板温度
• 专有的 K-TempTM 技术，可根据芯片温度线性调整充电电流
• VBUS 引脚最高直流耐压 18V
• NTC 引脚悬空时支持无电池软件 Download
• 强壮的保护电路：VBUS OVP 保护，充电时的最低 VBUS 电压保护，电池 OVP 保护，芯片过温保护
• 纤小的 DFN3×3 - 12L 封装

• 手机
