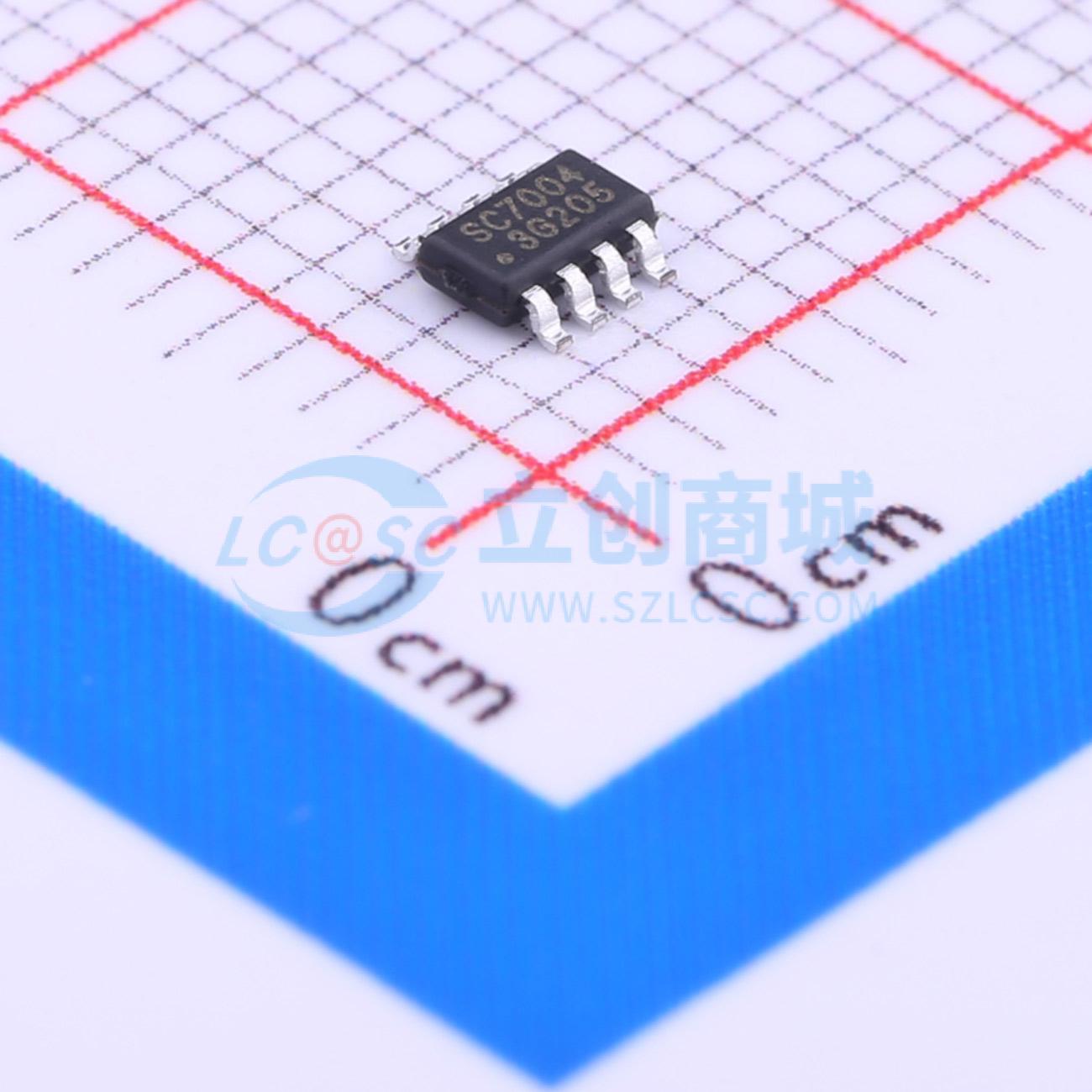

温馨提醒：图片仅供参考，商品以实物为准
SC7004SAER
电源芯片SC7004SAER
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- SOUTHCHIP(南芯)
- 商品型号
- SC7004SAER
- 商品编号
- C252420
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
参数完善中
商品概述
SC7004是一款集成了超低导通电阻（12 mΩ）N沟道MOSFET的电源开关。它专为USB端口应用或其他需要大电流开关的应用而设计。该器件具备限流功能，且限流值可通过外部电阻进行编程设置。SC7004还集成了USB充电端口控制器功能，能够支持带有DP和DM信号的传统A型USB端口。它可监测DP/DM数据线电压，并自动支持电池充电规范（BC1.2）中的DCP方案、分压模式和1.2V/1.2V模式。 SC7004还具备多种保护功能，包括过压保护、欠压保护、短路保护和热关断保护。 SC7004只需最少数量的外部元件即可完成USB开关和充电端口解决方案。它采用TSOT23 - 8封装。
商品特性
- 12 mΩ超低导通电阻NMOS开关
- 可编程限流功能
- 2.7A时限流精度为±5%
- 内置软启动功能
- 超低工作电流状态指示
- 器件移除指示
- 短路故障指示
- USB充电端口控制器功能
- 支持电池充电规范BC1.2的DCP
- 符合中国通信行业标准YD/T 1591 - 2009
- 支持苹果设备（2.4A）的D+/D - 选项
- 支持三星设备的D+/D - 选项
- 输入欠压保护
- 输入过压保护
- 过流保护
- 短路保护
- 热关断保护
- USB IO引脚的HBM ESD等级为±8kV
- TSOT23 - 8封装
应用领域
- USB充电器
- USB集线器
- USB电源
- USB外设
