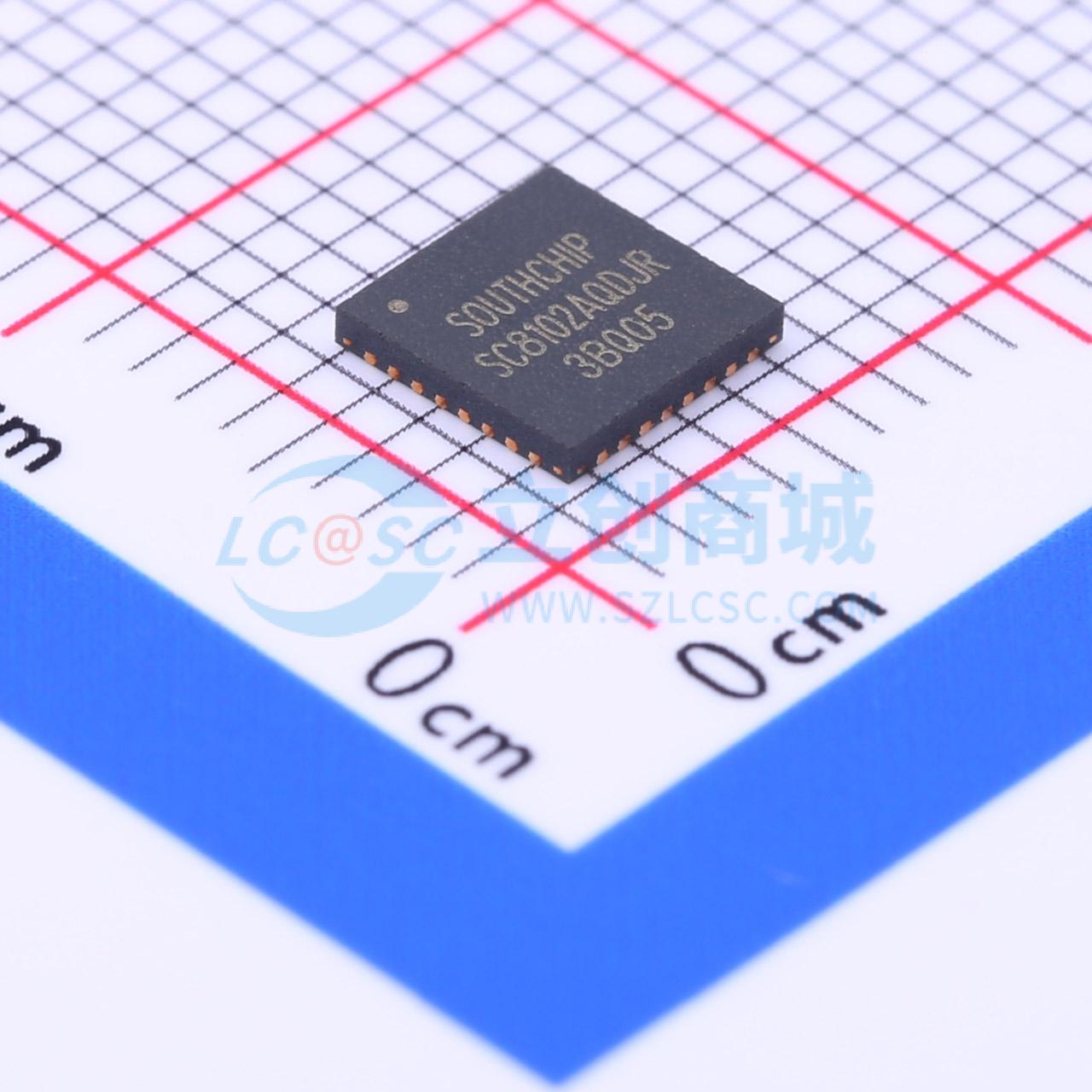

SC8102AQDJR实物图
  • SC8102AQDJR商品缩略图
  • SC8102AQDJR商品缩略图
  • SC8102AQDJR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SC8102AQDJR

双路输出6A降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
SC8102A是一款双路输出6A降压转换器,具有宽输入电压范围(5V至36V),内置低导通电阻的内部MOSFET,支持恒流模式和多种保护功能,包括欠压保护、过压保护、短路保护和过温保护。该芯片还集成了自动DCP模式和Type-C电流模式,适用于多端口墙充、集线器和工业应用。
品牌名称
SOUTHCHIP(南芯)
商品型号
SC8102AQDJR
商品编号
C252417
商品封装
QFN-32(5x5)​
包装方式
编带
商品毛重
0.103克(g)

商品参数

属性参数值
商品目录DC-DC电源芯片
功能类型降压型
属性参数值
同步整流

商品概述

SC8102A是一款同步双输出端口降压转换器,输入电压范围宽,为5V至36V。通过设置分压电阻,SC8102A可将输出电压调节为固定的5V或定制电压。它还提供高精度的输出电流限制功能。若两个输出通道中的任何一个达到设定的电流限制,转换器将进入恒流(CC)模式。总输出功率可通过一个电阻进行编程,便于实现恒功率控制。 SC8102A采用固定线路压降补偿、可编程频率设置以及PWM/PFM模式操作。它还集成了自动DCP模式和Type-C电流模式,从而可节省一个USB控制器。凭借最少的外部元件,可为用户的不同应用实现最大功能。 SC8102A还具备全面的保护功能,包括欠压保护、过压保护、短路电流保护和自动重启、过温保护。 SC8102A采用32引脚5x5 QFN封装。

商品特性

  • 宽输入工作电压范围:5V至36V
  • 11mΩ/27mΩ低导通电阻内部功率MOSFET
  • 最大输出能力:5V/6A
  • 100%占空比操作
  • 低静态电流
  • 可编程输出功率限制
  • 内置用于USB DCP模式的DP/DM:BC1.2 DCP模式、分压模式、1.2V/1.2V模式
  • 内置USB Type-C 3A电流模式
  • 集成NMOS栅极驱动器
  • 内置线路压降补偿
  • PFM/PWM模式选择
  • 可调频率范围:80kHz至600kHz
  • 打嗝和自动重启功能
  • 全面保护:欠压锁定(UVLO)、过压保护(OVP)、过流保护(OCP)、过温保护(OTP)

应用领域

  • 汽车充电器
  • 多端口壁式充电器
  • 集线器
  • 工业应用

数据手册PDF
