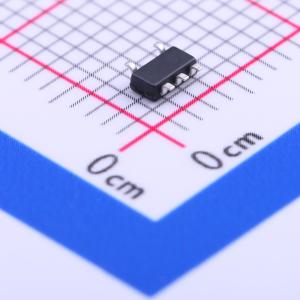

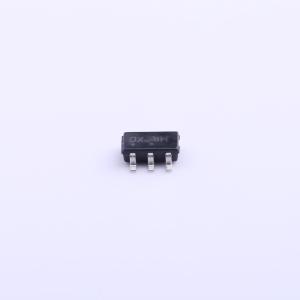

温馨提醒：图片仅供参考，商品以实物为准
NCP1529ASNT1G
高效率、低纹波、稳定的1.7MHz降压转换器 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCP1529是一款单片集成的DC-DC降压转换器,适用于便携式设备。它可以提供高达1.0A的输出电流,输出电压范围可外部调节从0.9V到3.9V,或固定在1.2V或1.35V。采用同步整流技术提高效率并减少外部元件数量。内置1.7MHz振荡器,减小了电感和电容器的尺寸。自动切换PWM/PFM模式以提高系统效率。其他特性包括软启动、逐周期电流限制和热关断保护。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP1529ASNT1G
- 商品编号
- C23902
- 商品封装
- TSOP-5
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | 900mV~3.9V | |
| 输出电流 | 1A | |
| 开关频率 | 1.7MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 28uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
NCP1529降压型DC-DC转换器是一款单片集成电路，适用于由单节锂离子电池或三节碱性/NiCd/NiMH电池供电的便携式应用。该器件能够在0.9 V至3.9 V的外部可调输出电压范围或固定为1.2 V或1.35 V的输出电压下提供高达1.0 A的电流。它采用同步整流技术来提高效率并减少外部元件数量。该器件还内置了一个1.7 MHz（标称）振荡器，通过允许使用小型电感器和电容器来减小元件尺寸。自动切换PWM/PFM模式可提高系统效率。 其他特性包括集成软启动、逐周期电流限制和热关断保护。 NCP1529提供节省空间、薄型的2x2x0.5 mm UDFN6封装和TSOP-5封装。
商品特性
- 效率高达96%
- 同类产品中最佳纹波，包括PFM模式
- 输出电流高达1.0 A
- 1.7 MHz开关频率
- 0.9 V至3.9 V可调或固定为1.2 V或1.35 V
- 同步整流以提高效率
- 2.7 V至5.5 V输入电压范围
- 低静态电流28 μA
- 关断电流消耗0.3 μA
- 热限保护
- 短路保护
- 所有引脚均具备完整ESD保护
- 这些是无铅器件
应用领域
- 手机、智能手机和个人数字助理
- 数码相机
- MP3播放器和便携式音频系统
- 无线和DSL调制解调器
- USB供电设备
- 便携式设备
