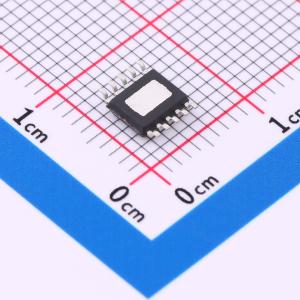

温馨提醒：图片仅供参考，商品以实物为准
LGS5523
升压型3节锂电池充电管理器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 同步升压型三节锂电池充电管理IC，充电2A，12.6V电池，EN使能/电流可调/限流点设置/电池温度检测/充电指示
- 品牌名称
- Legend-Si(棱晶半导体)
- 商品型号
- LGS5523
- 商品编号
- C22470483
- 商品封装
- ESSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.17875克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 3V~9.3V | |
| 最大充电电流 | 2A | |
| 充电饱和电压 | 12.6V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 3 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 26uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 过流保护；恒压充电；恒流充电；自动再充电；充电终止；可编程充电电流；过压保护；欠压锁定；涓流充电 |
商品概述
LGS5523是一款适用于3节串联锂离子电池的升压型同步升压充电器。充电电流可通过外部电阻设置。该器件具有短路充电、涓流充电、恒流充电和恒压充电四种充电过程：短路充电可对0V电池充电；涓流充电可恢复完全放电的电池；恒流充电可快速为电池充电；恒压充电可确保电池安全充满。它支持唤醒深度放电的电池。当电池充满至12.6V后，充电停止并持续监测电池电压，电压降至12.3V时自动重新充电。当移除输入电压后，电池端漏电流为30μA。该器件集成了充电状态、充满提示以及异常状态指示功能。
商品特性
- 最大2A可调充电电流
- 支持12.6V充满电压
- 高达28V的输入端耐压
- 高达28V的电池端耐压
- 宽输入工作电压范围：3.0V ~ 9.3V
- 峰值效率可达93%，重载效率高达90%
- 外部关断EN功能
- 支持最高110℃温度限制，具备充电电流热调节功能
- 完整的充电状态LED指示，支持单/双灯选择
- 采用超低热阻的ESSOP10封装
- 可编程的自适应输入限流，自适应适配器负载能力
- 集成保护功能：输入过压、电池过压、电池短路、过温保护、NTC电池温度监测
- 支持电池包充电热插拔
- 内置全部功率MOSFET
应用领域
- 双节锂电池包充电
- 智能门锁
