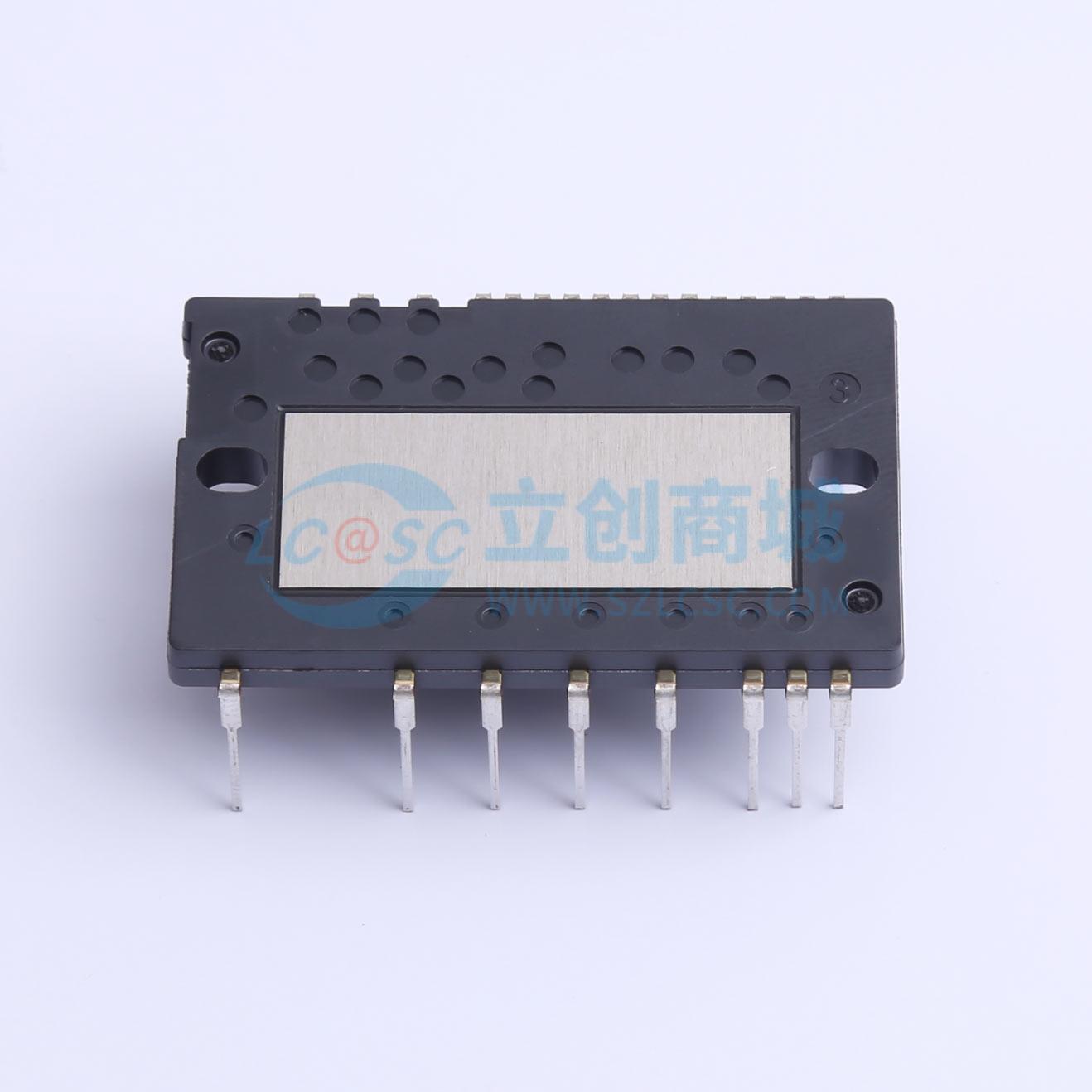

温馨提醒：图片仅供参考，商品以实物为准
6MBP35XSF060-50
600V 35A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低侧 IGBT 为独立发射极类型。 短路保护。 温度传感器输出功能。 欠压保护。 故障信号输出功能。 输入接口：TTL(3.3V/5V) 高电平有效逻辑。应用：AC 100~240V 小功率交流电机驱动的三相逆变器驱动（如空调压缩机电机驱动、热泵应用压缩机电机驱动、风扇电机驱动、通风机电机驱动）
- 品牌名称
- FUJI(富士电机)
- 商品型号
- 6MBP35XSF060-50
- 商品编号
- C22470718
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | IGBT模块 | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 35A | |
| 耗散功率(Pd) | 79.1W | |
| 正向脉冲电流(Ifm) | 70A |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 1.9V@35A,5V | |
| 开启延迟时间(Td(on)) | 800ns | |
| 关断延迟时间(Td(off)) | 1.15us | |
| 反向恢复时间(Trr) | 200ns | |
| 工作温度 | -30℃~+150℃ |
