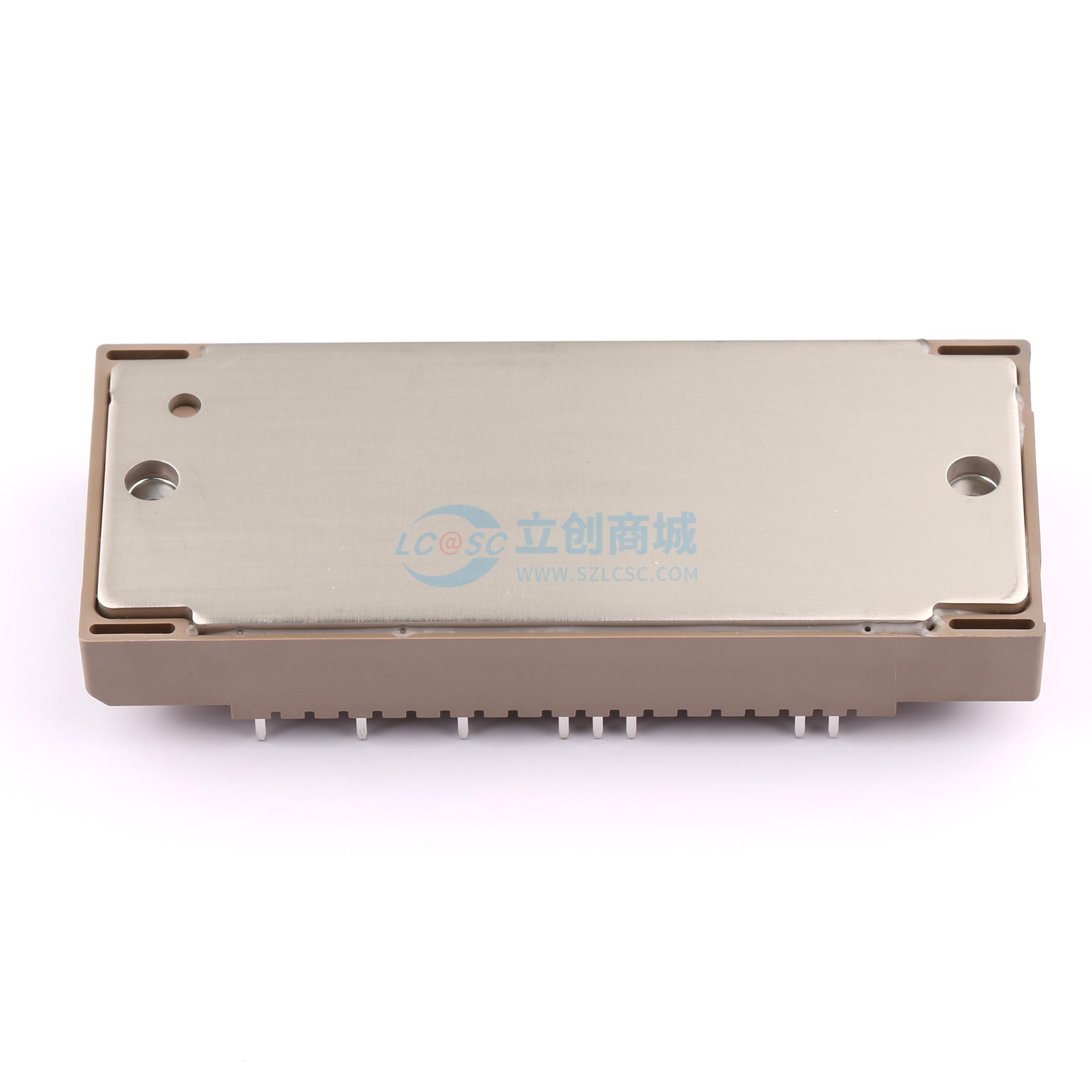

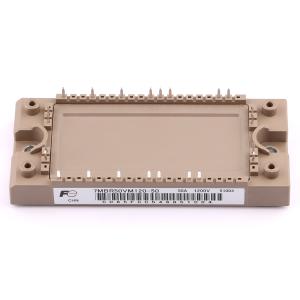

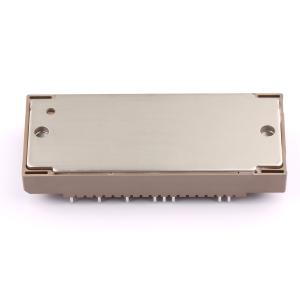

7MBR50VM120-50
1.2kV 50A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低VCE(sat)。 紧凑型封装。 P.C. 板安装模块。 转换器二极管桥。 动态制动电路。 RoHS合规产品。应用：电机驱动逆变器。 交流和直流伺服驱动放大器
- 品牌名称
- FUJI(富士电机)
- 商品型号
- 7MBR50VM120-50
- 商品编号
- C22470719
- 包装方式
- 盒装
- 商品毛重
- 191.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | IGBT模块 | |
| 耗散功率(Pd) | 280W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 50A | |
| 集电极脉冲电流(Icm) | 100A | |
| 集电极截止电流(Ices) | 1mA | |
| 集射极饱和电压(VCE(sat)) | 2.65V@50A,15V | |
| 栅极阈值电压(Vge(th)) | 6V@50mA | |
| 栅极电荷量(Qg) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 4.2nF | |
| 输出电容(Coes) | - | |
| 反向传输电容(Cres) | - | |
| 开启延迟时间(Td(on)) | 390ns | |
| 关断延迟时间(Td(off)) | 530ns | |
| 导通损耗(Eon) | - | |
| 关断损耗(Eoff) | - | |
| 反向恢复时间(Trr) | 350ns | |
| 工作温度 | - |
