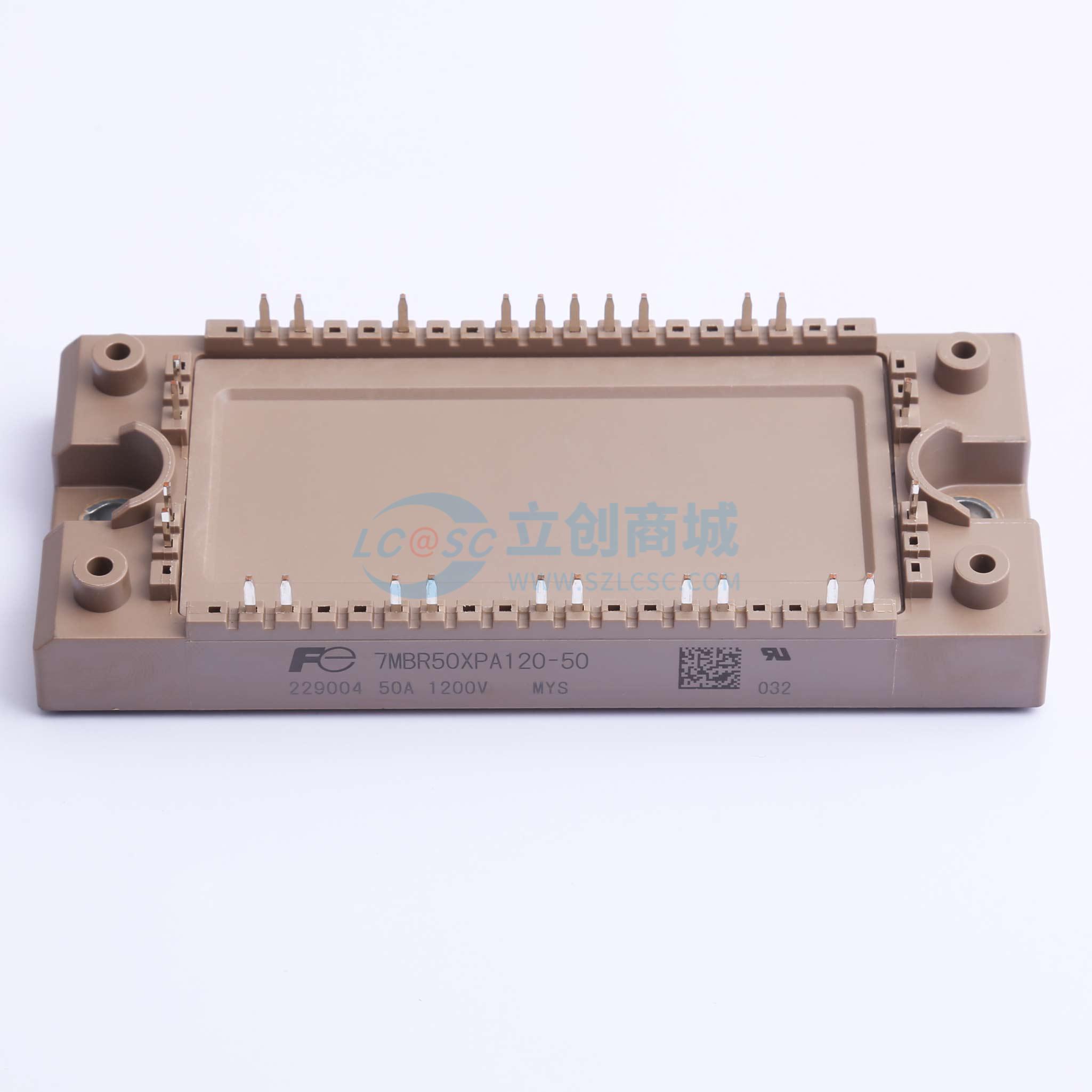

7MBR50XPA120-50
1200V/50A，智能功率模块（PIM）IGBT模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低集电极-发射极饱和电压（VCE(sat)）。 紧凑型封装。 印刷电路板安装模块。 转换器二极管桥。 动态制动电路。 符合RoHS标准。应用：电机驱动逆变器。 交流和直流伺服驱动器
- 品牌名称
- FUJI(富士电机)
- 商品型号
- 7MBR50XPA120-50
- 商品编号
- C22470717
- 商品封装
- 插件,107.5x45mm
- 包装方式
- 盒装
- 商品毛重
- 192克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 50A | |
| 耗散功率(Pd) | 250W | |
| 输出电容(Coes) | 0.18nF | |
| 正向脉冲电流(Ifm) | 630A | |
| 集射极饱和电压(VCE(sat)) | 2.2V@50A,15V | |
| 栅极阈值电压(Vge(th)) | 6V@50mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 340nC@15V | |
| 输入电容(Cies) | 5.3nF | |
| 开启延迟时间(Td(on)) | 90ns | |
| 关断延迟时间(Td(off)) | 240ns | |
| 导通损耗(Eon) | 3.78mJ | |
| 关断损耗(Eoff) | 4.9mJ | |
| 反向恢复时间(Trr) | 80ns | |
| 反向传输电容(Cres) | 0.05nF |
