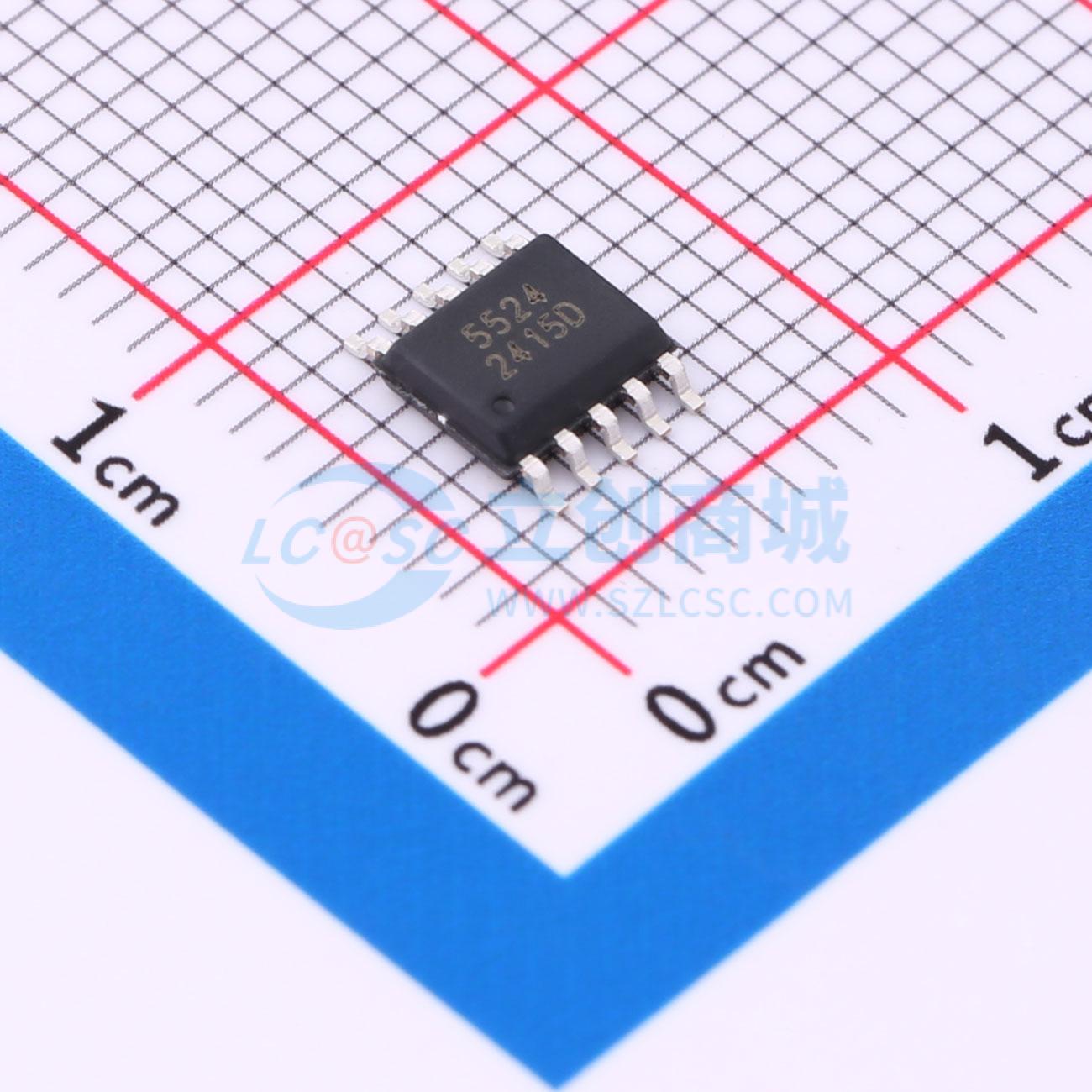

LGS5524
4 节锂电池充电管理器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 同步升压型四节锂电池充电管理IC，充电2A，16.8V电池，EN使能/电流可调/限流点设置/电池温度检测/充电指示
- 品牌名称
- Legend-Si(棱晶半导体)
- 商品型号
- LGS5524
- 商品编号
- C22470484
- 商品封装
- ESSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.17875克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 3V~12V | |
| 最大充电电流 | 2A | |
| 充电饱和电压 | 16.8V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 26uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒压充电；恒流充电；自动再充电；充电终止；可编程充电电流；过压保护；欠压锁定；涓流充电 |
商品概述
LGS5524 是一款升压型 4 节同步升压充电器，适用于 4 节串联的锂离子电池。充电电流可通过外部电阻进行设置。该器件具有短路、涓流、恒流和恒压四种充电过程：短路充电可对 0V 的电池充电；涓流充电可恢复完全放电的电池；恒流充电可快速对电池充电；恒压充电可确保安全充满电池。支持唤醒深度放电的电池。LGS5524 充满至 16.8V 后会关闭充电并持续检测电池电压，当电压下降至 16.4V 时自动重新充电。当输入电压移除后，电池端漏电流为 35μA。该器件集成充电和充满提示，以及异常指示。
商品特性
- 最大 2A 的可调充电电流
- 支持 16.8V 的充满电压
- 高达 28V 的输入端耐压
- 高达 28V 的电池端耐压
- 宽输入工作电压范围：3.0V~12.3V
- 峰值效率可达 93%、重载效率高达 90%
- 外部关断 EN 功能
- 支持最大 110°C 温度调节，充电电流热调节
- 完整的充电状态 LED 指示，单双灯选择
- 超低热阻的 ESSOP10 封装
- 可编程的自适应输入限流，自适应适配器负载能力
- 保护功能：输入过压、电池过压、电池短路、过温保护、NTC 电池温度监测
- 支持电池包充电热插拔
- 功率 MOS 全部内置
应用领域
- 双节锂电池包充电
- 智能门锁
