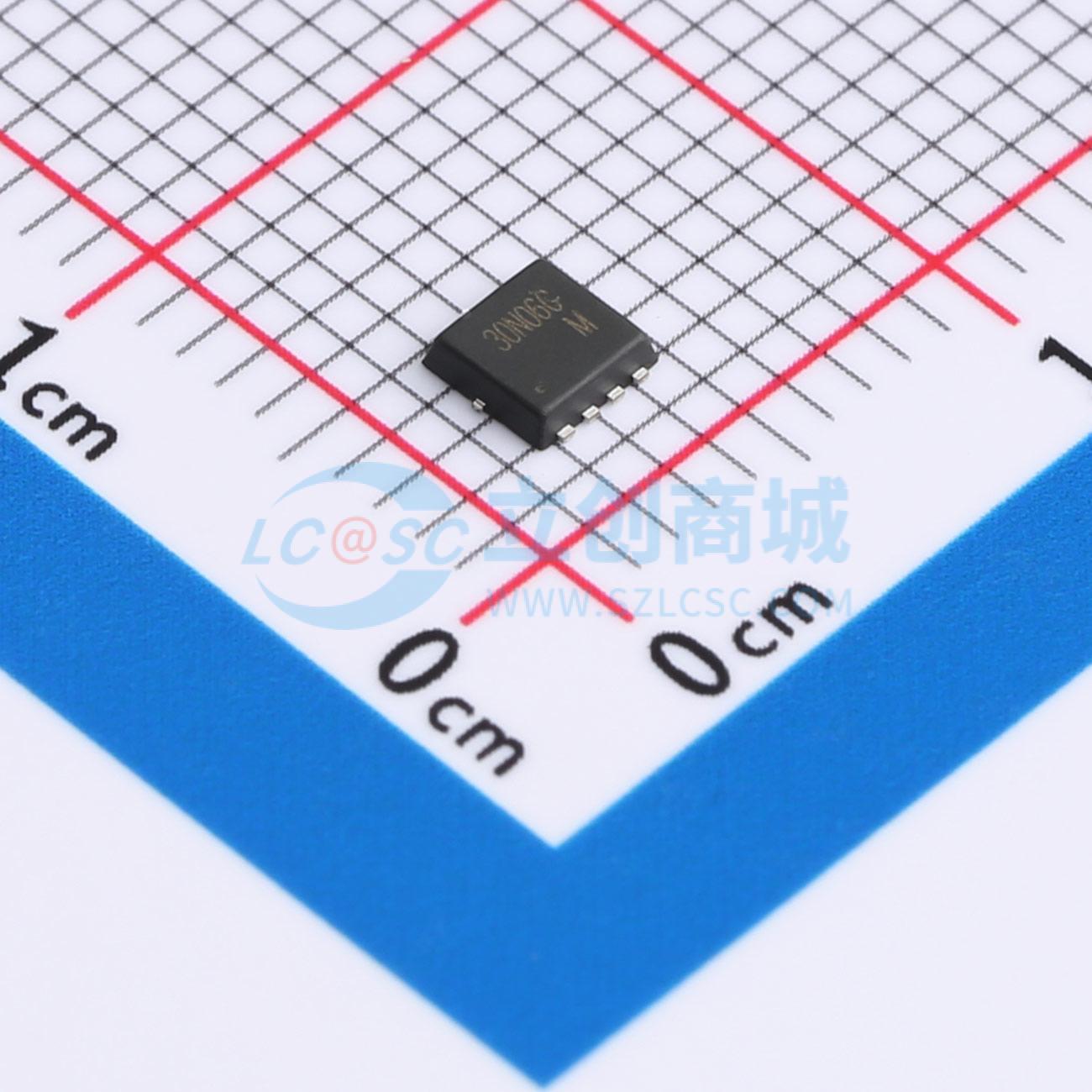

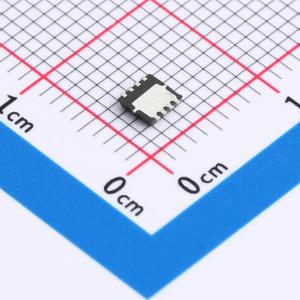

温馨提醒：图片仅供参考，商品以实物为准
SP30N06GNJ
N沟道,电流:28A,耐压:30V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 中低压SGT MOSFET产品，N沟道，耐压：30V，电流：28A,Rdson：6mR
- 品牌名称
- Siliup(矽普)
- 商品型号
- SP30N06GNJ
- 商品编号
- C22466703
- 商品封装
- PDFN-8L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.1967克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 28A | |
| 导通电阻(RDS(on)) | 6mΩ@10V；9.4mΩ@4.5V | |
| 耗散功率(Pd) | 21W | |
| 阈值电压(Vgs(th)) | 1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 7.1nC@10V | |
| 输入电容(Ciss) | 625pF | |
| 反向传输电容(Crss) | 25pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 240pF |
商品概述
MS23P03是高性能沟槽P沟道MOSFET，具有极高的单元密度，可为大多数小功率开关和负载开关应用提供出色的 RDS(on) 和栅极电荷。该器件符合RoHS和绿色产品要求，并通过了全功能可靠性认证。
商品特性
- 快速开关
- 低栅极电荷和导通电阻
- 先进的分裂栅沟槽技术
- 100%单脉冲雪崩能量测试
应用领域
- 功率开关应用
- DC-DC转换器
