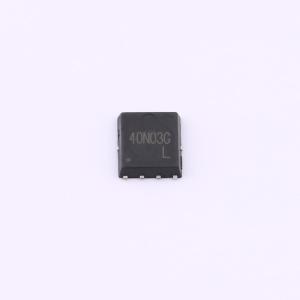

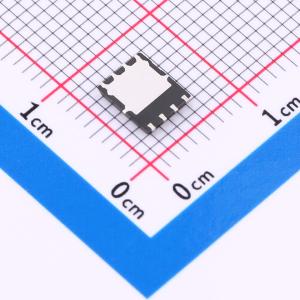

SP40N03GNK
N沟道,电流:90A,耐压:40V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 大电流SGT MOSFET产品，N沟道，耐压：40V，电流：90A,Rdson：3mR
- 品牌名称
- Siliup(矽普)
- 商品型号
- SP40N03GNK
- 商品编号
- C22466708
- 商品封装
- PDFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.1329克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 90A | |
| 导通电阻(RDS(on)) | 3mΩ@10V；4mΩ@4.5V | |
| 耗散功率(Pd) | 65W | |
| 阈值电压(Vgs(th)) | 1.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 26nC@20V | |
| 输入电容(Ciss) | 1.675nF | |
| 反向传输电容(Crss) | 31pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 395pF |
商品特性
- 在VGS = 10 V、ID = 10 A条件下，RDS(导通) = 210 mΩ（典型值）
- 低栅极电荷（典型值50 nC）
- 低Crss（典型值27 pF）
- 100%雪崩测试
- 改善dv/dt能力
- 符合RoHS标准
应用领域
- LCD/LED/PDP电视-照明-不间断电源-交流-直流电源
