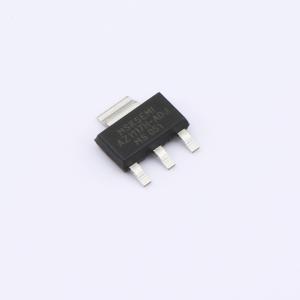

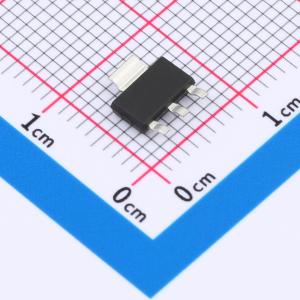

AZ1117H-ADJTRE1-MS
低压差线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此款线性稳压器,他具备输入最大电压18V,输出ADJ,最大输出电流1A，广泛应用于各种消费电子、通信设备、工控系统、嵌入式系统、以及移动设备中，为微处理器、无线模块、存储器等提供稳定的电源供应
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- AZ1117H-ADJTRE1-MS
- 商品编号
- C22462601
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.2112克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 15V | |
| 输出电压 | 1.225V~12.75V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 1.4V@(1A) | |
| 静态电流(Iq) | 12mA | |
| 工作温度 | 0℃~+125℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
AZ1117H-xxxTRE1-MS 是一款低压差的线性稳压器。包括三端可调输出和固定电压输出版本（固定电压包括1.2V, 1.5V, 1.8V，2.5V，3.3V，5V 等，其他电压规格可根据用户定制）。最大输出电流为1A，输出电压精度高达 ±2%，稳定工作电压范围为高达12V，电压线性度为 0.2%，负载线性度为 0.4%，环境温度范围是 -20°C 到 125°C。
适用于计算机主板、显卡、LCD 监视器及 LCD TV、DVD 解码板、ADSL 等设备开关电源的后级稳压。
应用领域
- 计算机主板、显卡
- LCD 监视器及LCD TV
- DVD 解码板
- ADSL 等设备开关电源的后级稳压
