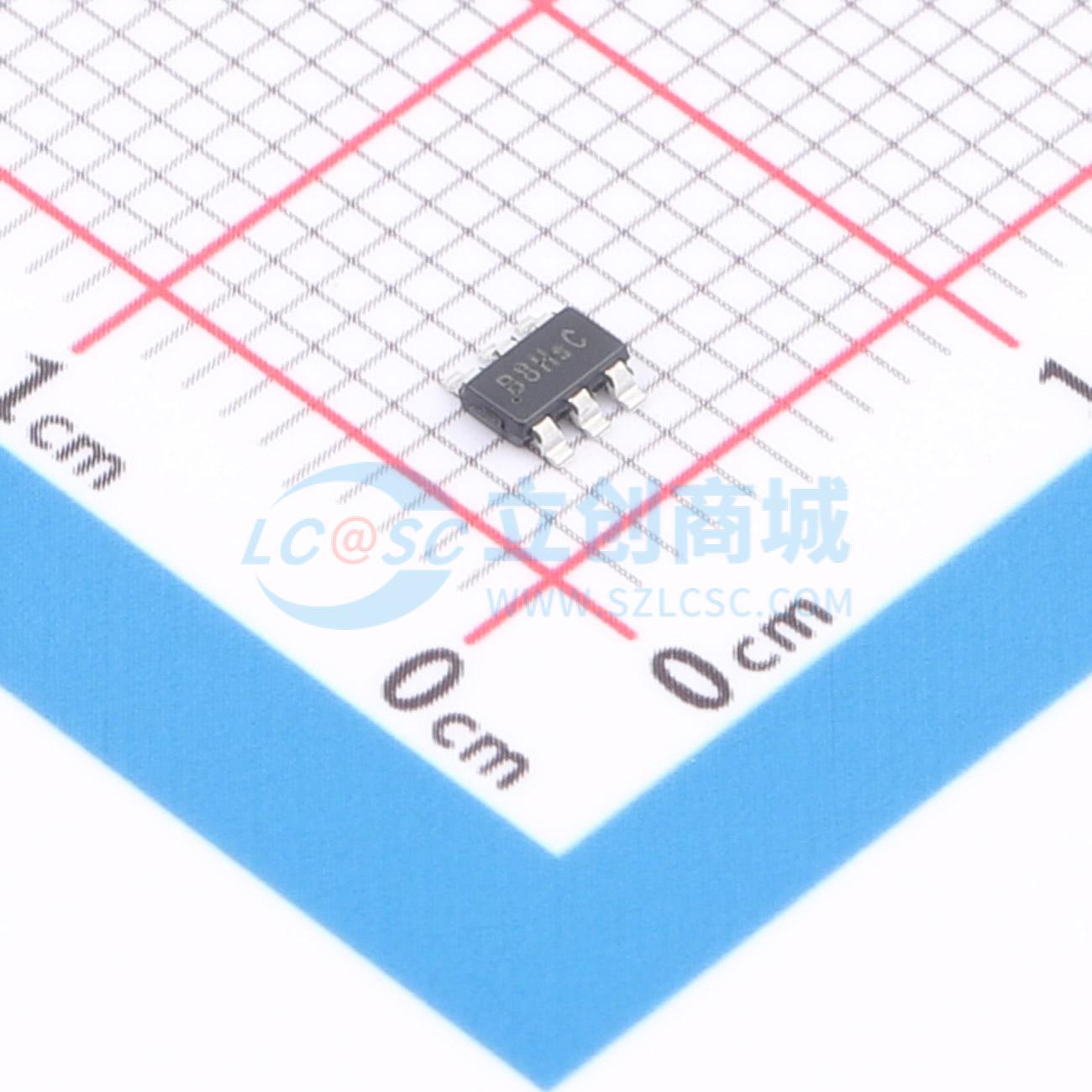

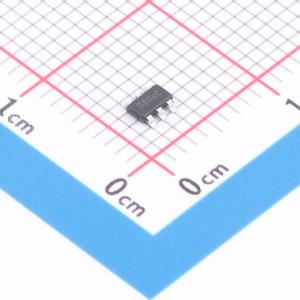

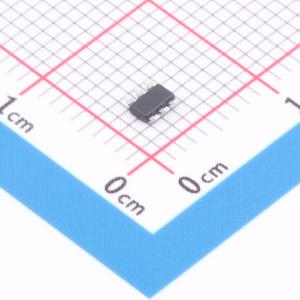

温馨提醒：图片仅供参考，商品以实物为准
SY8113E1ADC
高效、快速响应的同步降压调节器，集成主开关和同步开关以降低传导损耗，采用即时PWM架构实现快速瞬态响应
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY8113E1ADC
- 商品编号
- C22462507
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.045679克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 逐波限流；过流保护；输出放电；打嗝限流 |
商品概述
SY8113E1是一款高效的500kHz同步降压DC/DC稳压器，能够提供高达3A的负载电流。它可以在4.5V至18V的宽输入电压范围内工作，并集成了具有极低导通电阻RDS(ON)的主开关和同步开关，以最小化传导损耗。SY8113E1采用即时PWM架构，为高降压应用实现快速瞬态响应。此外，它以500kHz的伪恒定频率工作，以最小化电感器和电容器的尺寸。
商品特性
- 内部开关（上/下）的低导通电阻RDS(ON)：80mΩ/40mΩ
- 4.5 - 18V输入电压范围
- 3A输出电流能力
- 500kHz开关频率可最小化外部组件
- 使用10μF输出电容和2.2μH电感器时稳定
- 即时PWM架构可实现快速瞬态响应
- 内部软启动可限制浪涌电流
- 强制PWM操作
- 逐周期峰值/谷值电流限制
- 打嗝模式输出短路保护
- 带自动恢复的热关断
- 输出自动放电功能
- 紧凑封装：TSOT23 - 6
应用领域
- 机顶盒
- 便携式电视
- DSL调制解调器
- LCD电视
- IP摄像头
- 网络设备
