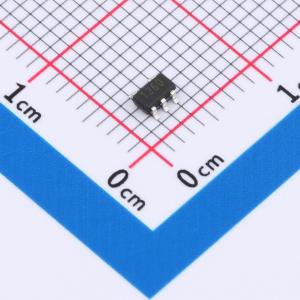

温馨提醒：图片仅供参考，商品以实物为准

ZXLD1360-MS

连续电感电流导通模式的降压型LED恒流驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ZXLD1360是一款高性能的LED驱动器，他具备输入电压：7V-30V，开关频率:1MHz,有1通道，非常适合需要精确电流控制以维持LED亮度一致性的应用，工作电压范围广泛，支持从7V至30V的输入电压，能够处理最高达24W的输出功率，适用于广泛的高功率LED照明解决方案。
品牌名称: MSKSEMI(美森科)
商品型号: ZXLD1360-MS
商品编号: C22462590
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.041333克(g)

商品参数

商品概述

ZXLD1360-MS 是一款连续电感电流导通模式的降压型LED 恒流驱动器，用于驱动一个或多个LED 灯串。工作电压从5.5V 到30V，提供可调的输出电流，最大输出电流可达到1A。根据不同的输入电压和外部器件，可以驱动供高达数十瓦的LED。内置功率开关，采用高端电流检测电路，以及兼容PWM 和模拟调光的调光脚DIM。当DIM 脚电压低于0.3V 时输出关断，进入待机状态。内置过温保护电路，当芯片达到过温保护点进入过温保护模式，输出电流逐渐下降以提高系统可靠性。采用专利的电路架构使得在低压差工作时输出电流无过冲，提高LED 工作寿命，采用专利的恒流电路具有优异的负载调整率和线性调整率。采用SOT-23-5 封装。

商品特性

最大输出电流：0.8A
高效率：96%
优异的负载调整率和线性调整率
高端电流检测
最大辉度控制频率：16KHz
滞环控制，无需环路补偿
最高工作频率：1MHz
电流精度：±5%
宽输入电压：5.5V~30V
智能过温保护
低压差无过冲

应用领域

LED 备用灯，信号灯
低压LED 射灯代替卤素灯
汽车照明

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	特性	过温保护(OTP)
	拓扑结构	降压
	开关管(内置/外置)	内置
	恒流精度	5%

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	5.5V~30V
	开关频率	1MHz
	输出电流	800mA
	调光	PWM；模拟
