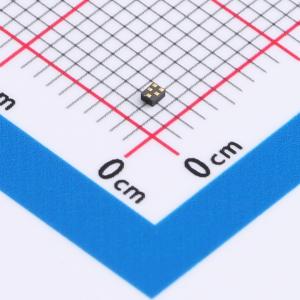

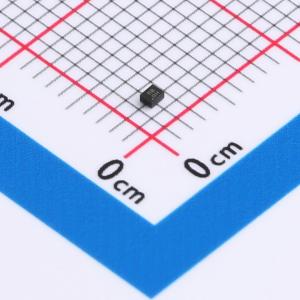

温馨提醒：图片仅供参考，商品以实物为准
SA4111092G59BT
用于TD-LTE Band 41的高性能SAW带通滤波器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SA4111092G59BT 是一种高性能表面声波 (SAW) 带通滤波器，专为在 2.535-2.655 GHz 范围内工作的 TD-LTE 应用而优化。它设计用于在 Band 41 中提供低插入损耗，并在相邻的蜂窝频段中提供高抑制，适用于移动设备。
- 品牌名称
- Sunltech(顺磁)
- 商品型号
- SA4111092G59BT
- 商品编号
- C22461656
- 商品封装
- SMD-5P,1.1x0.9mm
- 包装方式
- 编带
- 商品毛重
- 0.014667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 声表面波滤波器(SAW) | |
| 中心频率 | - | |
| 通带带宽 | 120MHz |
| 属性 | 参数值 | |
|---|---|---|
| 阻抗 | 50Ω | |
| 插入损耗 | 2.8dB | |
| 工作温度 | -30℃~+85℃ |
商品概述
SA4111092G59BT是一款高性能表面声波（SAW）带通滤波器，针对工作在2.535 - 2.655 GHz范围内的TD - LTE应用进行了优化。它旨在为移动设备提供Band 41的低插入损耗和相邻蜂窝频段的高抑制能力。 SA4111092G59BT采用先进的芯片级封装（CSP）技术，采用行业标准的5引脚1.1mm×0.9mm封装，最大高度为0.6mm。
商品特性
- LTE Band41 120MHz（2535 - 2655 MHz）
- 窄带41功率放大器后发射（Post PA TX）滤波器
- 低插入损耗：频段中心处为1.35dB
- WIFI频段高抑制
- 小尺寸：0.25±0.03mm×0.20±0.03mm。封装尺寸1.1±0.05mm×0.9±0.05mm
- 静电敏感器件（ESD）
- 最大封装高度0.6mm
- 单端操作
- 符合RoHS标准
