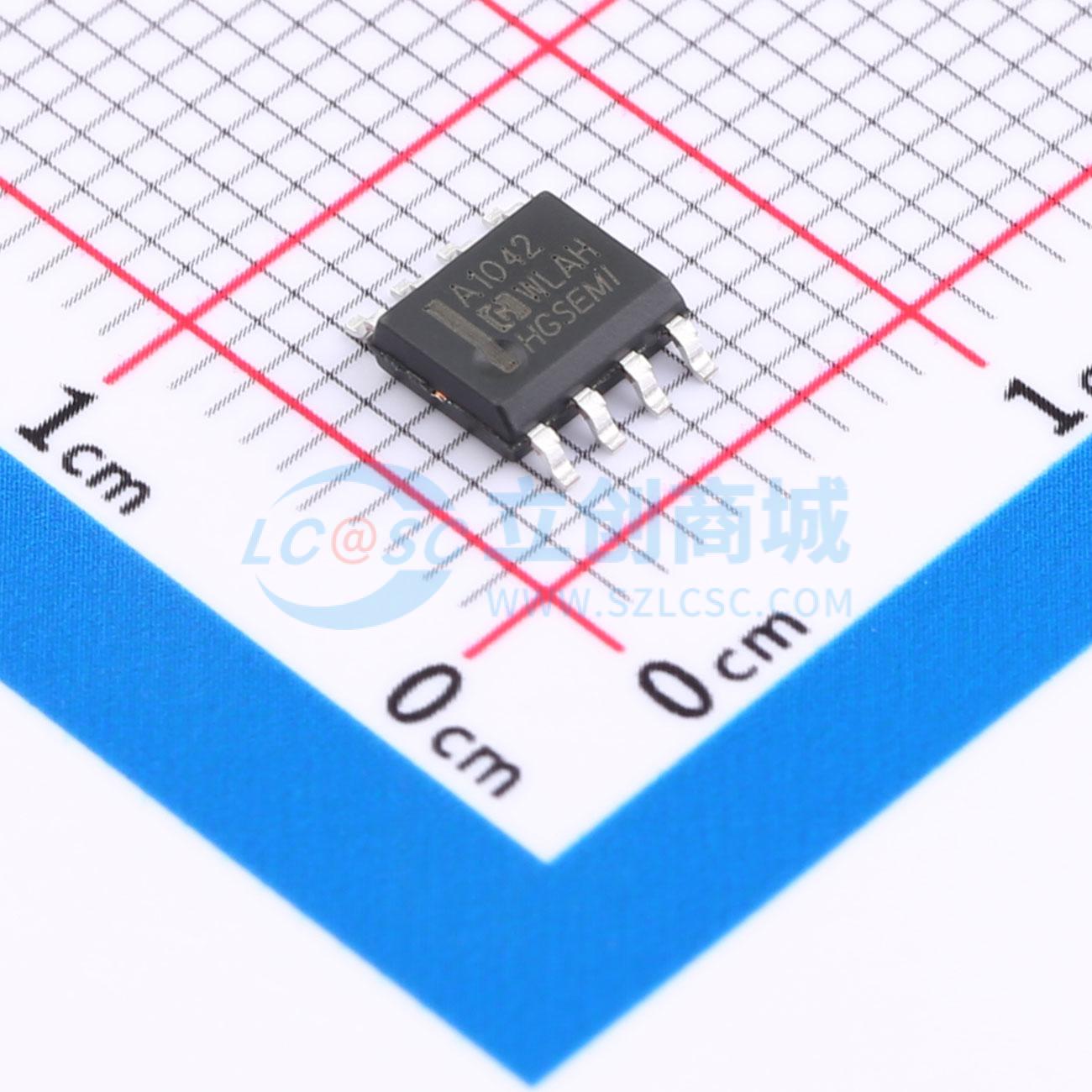

温馨提醒：图片仅供参考，商品以实物为准
HGA1042M/TR
高速总线收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 5V 高速CAN总线收发器
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HGA1042M/TR
- 商品编号
- C22461589
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2698克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN收发器 | |
| 数据速率 | 5Mbps | |
| 工作电压 | 4.5V~5.5V | |
| 工作电流 | 70mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | - | |
| 通道数 | - | |
| 静态电流 | 10uA | |
| 功能特性 | 短路保护；唤醒功能；欠压保护；热关断保护；ESD保护；TXD占优超时；低功耗模式 |
商品概述
HGA1042是控制器局域网（CAN）协议控制器与物理总线之间的接口电路，可为总线CAN控制器提供差分发送和接收功能，速度可达5Mbaud。该器件具有优异的电磁兼容性（EMC）性能，在断电状态下呈现理想的无源特性，并提供低功耗管理及远程唤醒功能。其引脚与TJA1042兼容，I/O电压范围（HGA1042-3）支持3.3V至5V微控制器（MCU）。该产品适用于汽车和工业控制等领域。
商品特性
- 符合ISO11898标准
- 满足车规Grade1要求
- 高速通信，可达5Mbaud
- 低电磁辐射（EME）
- 差分接收器具有宽共模范围、低电磁辐射和高电磁抗扰度（EMI）特性
- 支持待机模式，具备通过总线唤醒（远程）功能
- 支持SPLIT电压输出，可稳定隐性总线电平，进一步改善电磁辐射性能
- 具备待机总线显性超时功能
- 具备发送数据（TXD）显性超时功能
- 支持3.3V至5V MCU的I/O电压范围（HGA1042-3）
- VCC和VIO电源具备欠压保护功能
- 具备热保护功能
- 总线具备±8kV静电放电（ESD）保护特性
- 总线具备直流耐压（±70V）能力
应用领域
- 汽车电子
- 工业控制
