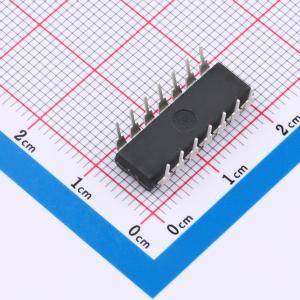

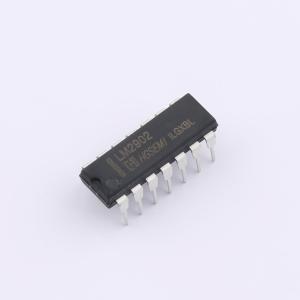

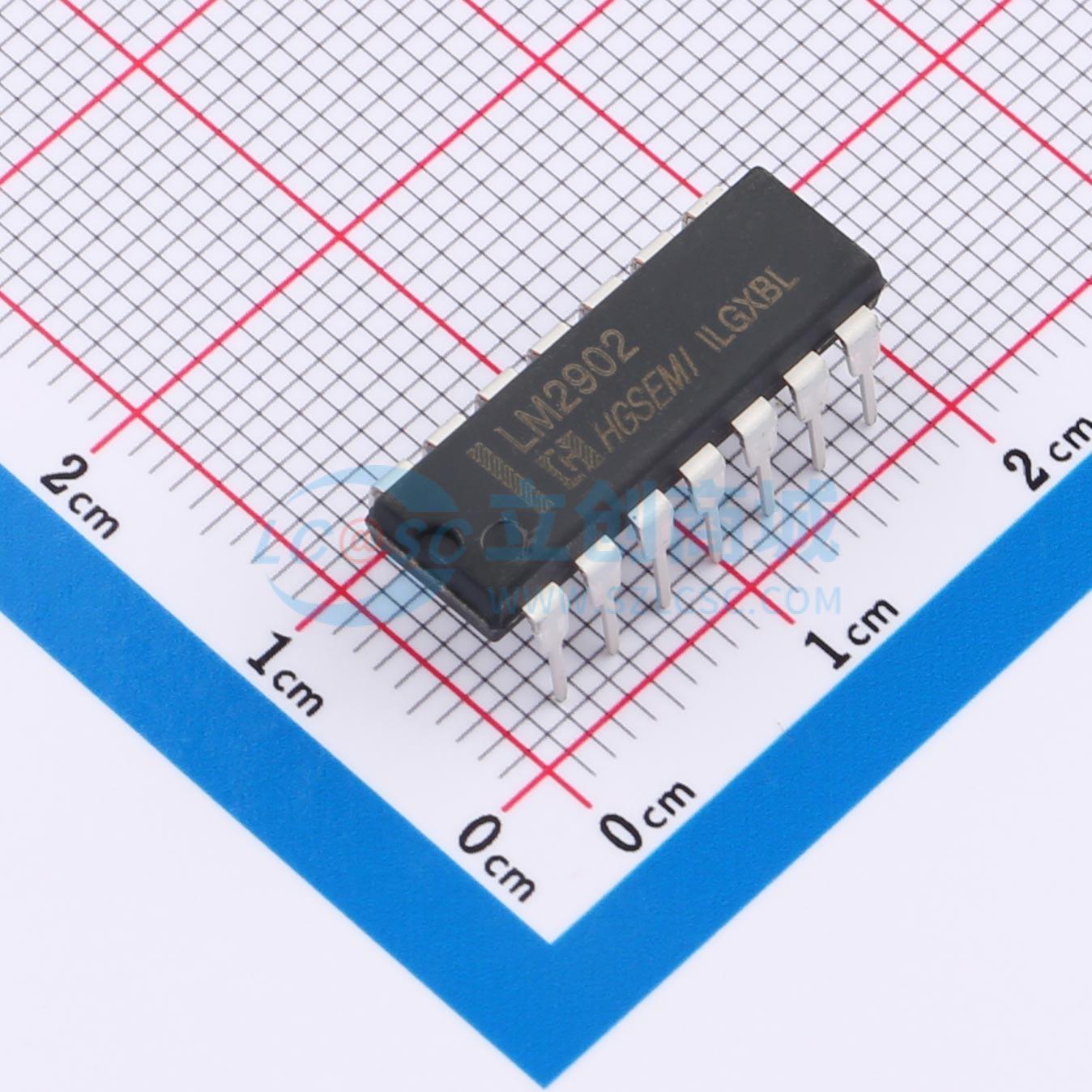

温馨提醒：图片仅供参考，商品以实物为准
LM2902N
低功耗四运放
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该电路由四个独立的、高增益、内部频率补偿运算放大器组成，这些放大器专为汽车和工业控制系统设计。它可在宽电压范围内由单电源供电运行，也可采用双电源供电，且低电源电流消耗与电源电压大小无关。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LM2902N
- 商品编号
- C22461599
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.711克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1.3MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 400V/ms | |
| 输入偏置电流(Ib) | 20nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 2nA | |
| 噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | 10pA/℃ | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 3V~30V | |
| 双电源(Vee~Vcc) | -15V~-1.5V；1.5V~15V |
商品概述
该电路由四个独立的、高增益的、内部频率补偿的运算放大器组成，这些放大器专门为汽车和工业控制系统设计。它可以在宽电压范围内使用单电源供电运行。也可以采用双电源供电，且低电源电流消耗与电源电压大小无关。
应用领域
- 典型单电源应用
- 高输入阻抗可调增益直流仪表放大器
- 低漂移峰值检测器
- 高输入阻抗，直流差分放大器
- 使用对称放大器来减少输入电流（通用概念）
