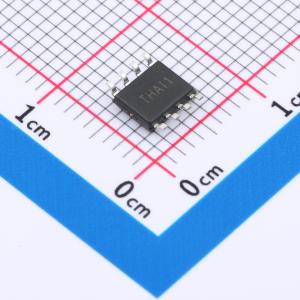

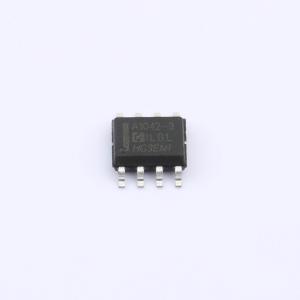

温馨提醒：图片仅供参考，商品以实物为准
HGA1042M-3/TR
HGA1042高速总线收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HGA1042是控制器局域网（CAN）协议控制器和物理总线之间的接口电路，可应用于车用和工业控制等领域，速可达5Mbaud。HGA1042为总线CAN控制器提供差动的发送、接收功能。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HGA1042M-3/TR
- 商品编号
- C22461590
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.26076克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN收发器 | |
| 数据速率 | 5Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 工作电流 | 70mA | |
| 静态电流 | 5uA |
商品概述
HGA1042 是控制器局域网（CAN）协议控制器和物理总线之间的接口电路，可应用于车用和工业控制等领域，速度可达5Mbaud。HGA1042 为总线CAN 控制器提供差动的发送、接收功能。 HGA1042 引脚兼容TJA1042，具有优秀的EMC 性能。在断电状态下具有理想的无源性能，可提供低功耗管理，支持远程唤醒功能。
商品特性
- 符合ISO11898 标准
- 满足车规Grade1 要求
- 速度高（可达5Mbaud）
- 电磁辐射（EME）低
- 差动接收器具有较宽的共模范围
- 较低的EME 和高的EMI 特性
- 待机模式，通过总线唤醒（远程）功能
- 可采用SPLIT 电压输出，稳定隐性总线电平（进一步改善EME）
- 待机总线BUS 显性超时功能
- 发送数据TXD 显性超时功能
- HGA1042 - 3 的I/O 电压范围支持3.3V 至5V MCU
- VCC 和VIO 电源，具有欠压保护功能
- 具有热保护功能
- 总线ESD 保护特性（±8KV）
- 总线直流耐压（±70V）
应用领域
- 汽车电子
- 工业控制
