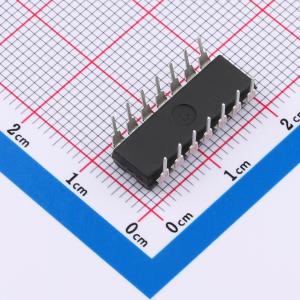

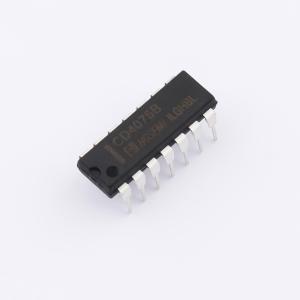

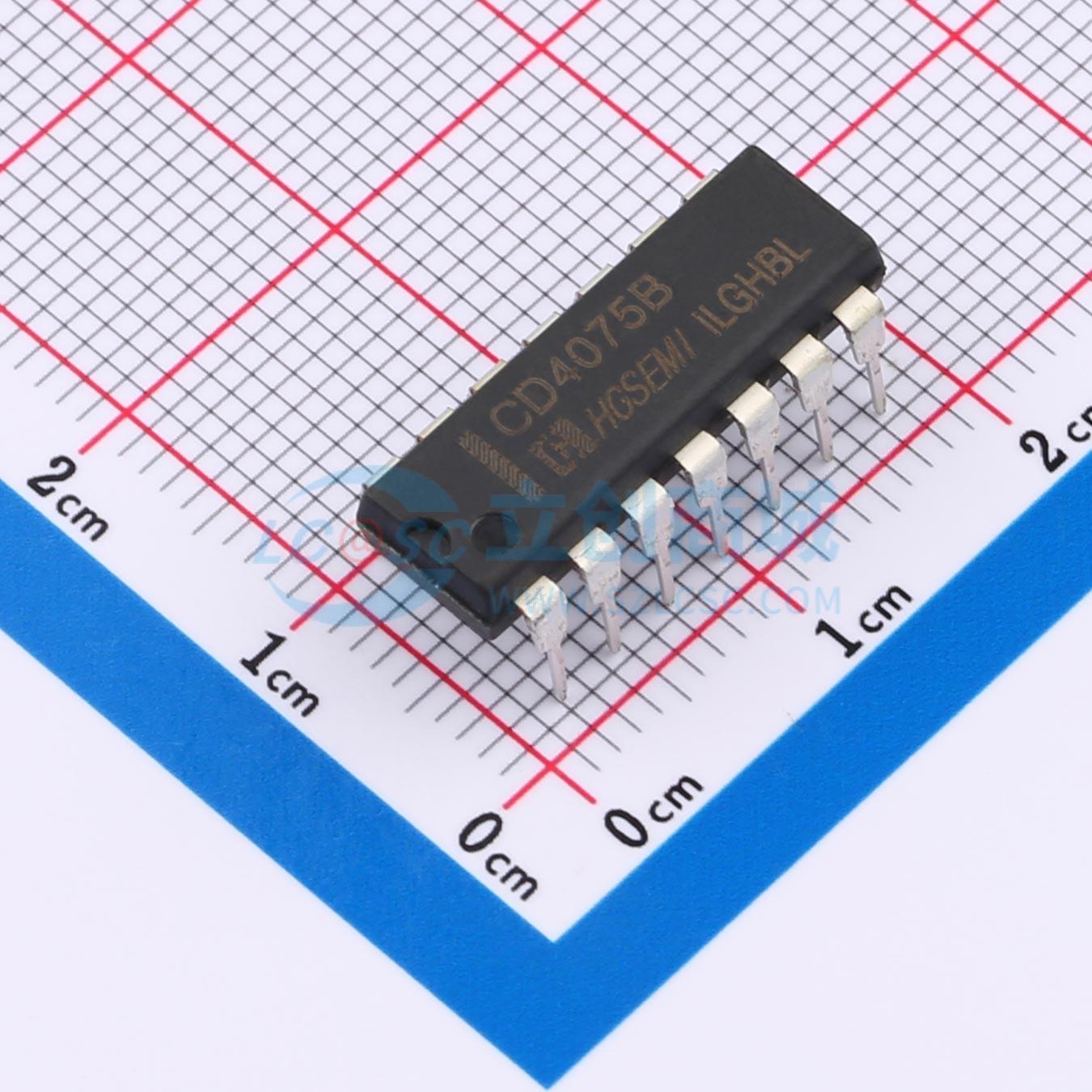

CD4075BE
正逻辑，三输入三或门功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CMOS 三路 3 输入或门
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- CD4075BE
- 商品编号
- C22461598
- 商品封装
- DIP14
- 包装方式
- 管装
- 商品毛重
- 1.677克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 通道数 | 3 | |
| 工作电压 | 5V~15V | |
| 静态电流(Iq) | 250nA | |
| 灌电流(IOL) | 6.8mA | |
| 拉电流(IOH) | 6.8mA | |
| 输入高电平(VIH) | 11V；7V；3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V；3V；4V | |
| 输出高电平(VOH) | 4.95V~5V；9.95V~10V；14.95V~15V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | 4000系列 | |
| 传播延迟(tpd) | 45ns@15V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 3 |
商品概述
CD4075B提供了正三输入或功能。输出经过全缓冲处理，以实现最高的抗噪能力和对输出阻抗的模式不敏感性。 它在推荐的VDD电源范围（相对于GND，通常为地，5V至15V）内工作。未使用的输入必须连接到VDD、GND或其他输入。
商品特性
- 宽电源电压范围：5V至15V
- 全静态操作
- 5V、10V和15V参数额定值
- 标准化对称输出特性
- 输入和输出具有静电防护
- 工作温度范围：-40°C至+85°C
- 封装信息：DIP14/SOP14/TSSOP14
